14. 核心素养·物理观念有"20Ω 0.6A"的定值电阻与"10Ω 2A"的定值电阻,若串联起来使用,则电路两端允许加的最大电压为U;若并联起来使用,则干路中允许通过的最大电流为I。则U和I分别为 (B)

A.18V,1.5A
B.18V,1.8A
C.22V,1A
D.22V,1.6A

答案： 14.B [解析]两电阻串联,电流相同,故电路中允许通过的最大电流为$0.6A$,则电路两端允许加的最大电压$U = I_{1}(R_{1}+R_{2})=0.6A×(20\Omega+10\Omega)=18V$。两电阻并联,电压相同,电阻两端分别允许的最大电压$U_{1}=I_{1}R_{1}=0.6A×20\Omega=12V$,$U_{2}=I_{2}R_{2}=2A×10\Omega=20V$,故电路两端允许的最大电压为$12V$,干路中允许通过的最大电流$I=\frac{U_{1}}{R_{1}}+\frac{U_{1}}{R_{2}}=\frac{12V}{20\Omega}+\frac{12V}{10\Omega}=1.8A$。

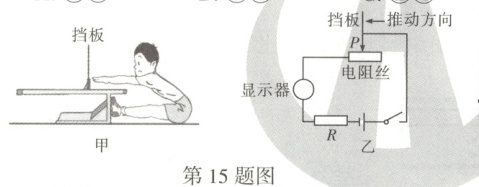

15. 如图甲所示是"坐位体前屈测量仪",其内部电路图如图乙所示,电源电压保持不变,"显示器"示数的大小能够反映柔韧水平的高低。下列说法正确的是 (B)
①"显示器"是电压表。
②柔韧性好的同学测量时,电阻丝接入电路中的电阻较大。
③柔韧性水平低的同学测量时,电路中的电流较小。
④电阻R不能去掉,它在电路中起到保护电路的作用。

A.①②
B.③④
C.②④
D.②③

答案： 15.B [解析]①由电路图可知,显示器与电阻丝串联,故显示器应为电流表,故①错误;②柔韧性较好的同学测量时,电阻丝接入电路中的长度较短,电阻丝接入电路的电阻较小,电路电流较大,故②错误;③柔韧性水平低的同学测量时,电阻丝接入电路中的长度较长,电阻丝接入电路的电阻较大,电路电流较小,故③正确;④当电阻丝接入电路的电阻为0时,电阻R能起到保护电路的作用,避免电路发生短路,故④正确。

16. 如图所示,电源电压保持不变。断开开关S,电压表的示数为6V;闭合开关S,电压表的示数为2V。闭合开关S,下列说法正确的是 (D)

A.电源电压为8V
B.通过电阻$R_{1}$的电流与通过电阻$R_{2}$的电流之比为2:1
C.电阻$R_{1}$的电阻与$R_{2}$的电阻之比为2:1
D.电阻$R_{1}$的电阻与$R_{2}$的电阻之比为1:2

答案： 16.D [解析]A.断开开关S,电路中没有电流,电压表并联在电源两端,测量电源电压,故电源电压为$6V$,故A错误;
B.闭合开关S,电阻$R_{1}$、$R_{2}$串联,电流处处相等,通过电阻$R_{1}$的电流与通过电阻$R_{2}$的电流之比为$1:1$,故B错误;
C、D.闭合开关S,电阻$R_{1}$、$R_{2}$串联,电压表测电阻$R_{1}$两端的电压,为$2V$,因串联电路中总电压等于各分电压之和,所以电阻$R_{2}$两端的电压$U_{2}=U - U_{1}=6V - 2V = 4V$,根据串联分压规律可得$\frac{R_{1}}{R_{2}}=\frac{U_{1}}{U_{2}}=\frac{2V}{4V}=\frac{1}{2}$,故C错误,D正确。

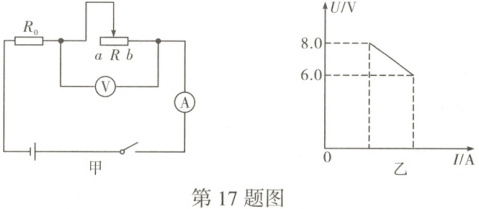

17. 如图甲所示,电源电压保持不变,定值电阻$R_{0}$的阻值为10Ω。在滑动变阻器R的滑片从a端移动到中点的过程中,电压表的示数U与电流表的示数I的关系图像如图乙所示。下列说法正确的是 (D)

A.电源电压为16V
B.滑动变阻器R的最大阻值为10Ω
C.滑动变阻器R的滑片从a端匀速移动到b端,电压表的指针匀速转动
D.滑动变阻器R的滑片从a端匀速移动到b端,电压表的指针转速变快

答案： 17.D [解析]A、B.当滑动变阻器R的滑片在a端时,滑动变阻器R接入电路的电阻最大,电路电流最小,电压表的示数最大,为$U_{1}=8V$;滑动变阻器R的滑片在中点时,电压表的示数$U_{2}=6V$;设电源电压为U,滑动变阻器R的最大阻值为R,根据串联电路的电流特点和欧姆定律,滑动变阻器R的滑片在a端时,$I_{1}=\frac{U_{1}}{R}=\frac{U - 8V}{R_{0}}$,滑动变阻器R的滑片在中点时,$I_{2}=\frac{U_{2}}{R/2}=\frac{U - 6V}{R_{0}/2}$,已知$R_{0}=10\Omega$,代入数据得$\frac{8V}{R}=\frac{U - 8V}{10\Omega}$,$\frac{6V}{R/2}=\frac{U - 6V}{10\Omega/2}$,解得$U = 12V$,$R = 20\Omega$,故A、B错误;
C、D.当滑动变阻器R的滑片从a端移动到中点时,电压表的示数变化$2V$,从中点移动到b端时,电压表的示数从$6V$变为$0V$,变化了$6V$,说明电压表的指针转速变快,故C错误、D正确。
