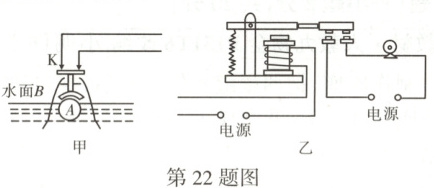

22. 跨学科实践·物理学与工程实践 小华在河边玩，在河中发现如图甲所示的装置，于是便顺着导线来到河边的一个小屋，在屋内发现如图乙所示的装置。屋里的叔叔告诉小华，这一套装置是一个防汛报警器。
（1）请你把两图中的电路按设计要求连接起来。
（2）当图甲中的水面上升到一定位置时，通过怎样的过程，使图乙中的报警灯发光报警（图甲中的球 A 是一个浮子，能随水面的升降而升降）？

答案：
22.解:
(1)如图所示:(3分)

(2)当水面上升到一定位置时,浮子A因受到水的浮力作用而上升,托起“工”字形铁件，从而使工作电路接通,电磁铁通电有磁性,吸下衔铁使报警电路的触点开关闭合,从而使报警灯亮并发出防汛警报。(3分)

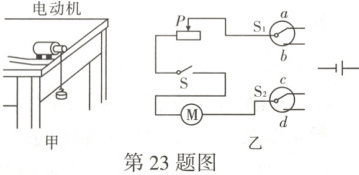

23. 某物理兴趣小组在装配直流电动机模型后参加班级的实践成果展示交流会，在交流会上演示通过改变电动机的转动方向及转速使重物上升或下降的过程，如图甲所示。关于控制电动机电路的设计方案如图乙所示，有两个单刀双掷开关和一个电源，现请你进一步完成电路图的连接，并请回答：
（1）如何改变电动机的转动方向？
（2）如何改变电动机的转速？
（3）电动机工作的原理是什么？

答案：
23.解:利用两个单刀双掷开关,使它们同时拨动时能改变线圈中的电流方向,如图所示:(2分)
　　　　
(1)由电路图可知,开关S₁和S₂同时拨动时,电动机中的电流方向发生了改变,故转动方向改变。(2分)
(2)移动滑片P时，连入电路的电阻发生改变,电流大小也改变,则电动机的转速发生改变。(2分)
(3)电动机工作的原理是通电线圈在磁场中受力转动。(2分)
