15. _跨学科·数学_如图所示,将电阻 $ R_{1} $、$ R_{2} $ 以甲、乙两种不同的方式接到同一个电源上。若图乙中电阻 $ R_{1} $ 两端的电压比电阻 $ R_{2} $ 两端的电压大 $ 3 \, V $,图甲中通过电阻 $ R_{1} $ 的电流是通过电阻 $ R_{2} $ 的电流大小的 $ \frac{2}{3} $,则图乙中电阻 $ R_{1} $ 两端的电压为()

A.$ 12 \, V $
B.$ 9 \, V $
C.$ 6 \, V $
D.$ 4 \, V $

答案： 15.B [解析]图甲中电阻$R_{1}$、$R_{2}$并联，此时电阻$R_{1}$、$R_{2}$两端的电压相等。图乙中电阻$R_{1}$、$R_{2}$串联，此时通过电阻$R_{1}$、$R_{2}$的电流相等。图甲中通过电阻$R_{1}$的电流是通过电阻$R_{2}$的电流大小的$\frac{2}{3}$，即$I_{1}=\frac{2}{3}I_{2}$，由欧姆定律得，$R_{1}:R_{2}=\frac{U}{I_{1}}:\frac{U}{I_{2}}=I_{2}:I_{1}=\frac{2}{3}I_{2}:I_{2}=3:2$。图乙中电阻$R_{1}$两端的电压比电阻$R_{2}$两端的电压大3V，即$U_{1}=U_{2}+3$V，由欧姆定律得，$\frac{U_{1}}{U_{2}}=\frac{R_{1}}{R_{2}}=\frac{3}{2}$，则$U_{2}=\frac{2}{3}U_{1}$，解得$U_{1}=9$V。

16. 如图甲所示,电源电压为 $ 18 \, V $,滑动变阻器上标有“$ 20 \, \Omega $ $ 1 \, A $”字样,当闭合开关 $ S $,滑动变阻器的滑片 $ P $ 滑至中点时,电压表的示数如图乙所示。下列说法错误的是( )


A.定值电阻 $ R $ 的阻值为 $ 10 \, \Omega $
B.电路的最小电流为 $ 0.6 \, A $
C.滑动变阻器的滑片 $ P $ 移动到最左端时,电流表的示数最大
D.滑动变阻器的滑片 $ P $ 移动到最右端时,电压表的示数最大

答案： 16.C [解析]由电路图可知两电阻串联，电压表测滑动变阻器两端的电压，电流表测电路的电流。A.当闭合开关S，滑动变阻器的滑片P滑至中点时，电压表的示数如图乙所示，电压表的量程为0~15V，分度值为0.5V，示数为9V，此时电路的电流$I=\frac{U_{R中}}{R中}=\frac{9V}{\frac{1}{2}×20\Omega}=0.9$A，根据串联电路电压的规律知，定值电阻两端的电压$U_{R}=U-U_{R中}=18$V-9V=9V，定值电阻R的阻值$R=\frac{U_{R}}{I}=\frac{9V}{0.9A}=10\Omega$，故A正确，不符合题意；B.当滑动变阻器的电阻最大时，电路的电流最小，最小电流$I_{\min}=\frac{U}{R+R_{大}}=\frac{18V}{10\Omega+20\Omega}=0.6$A，故B正确，不符合题意；C.滑动变阻器的滑片P移动到最左端时，滑动变阻器的电阻最小，根据$I=\frac{U}{R}$知电流表的示数最大，但此时电路的电流$I_{\大}=\frac{U}{R}=\frac{18V}{10\Omega}=1.8$A＞1A，故C错误，符合题意；D.滑动变阻器的滑片P移动到最右端时，滑动变阻器的电阻最大，根据串联电路的分压作用知，滑动变阻器两端的电压最大，电压表的示数最大，故D正确，不符合题意。

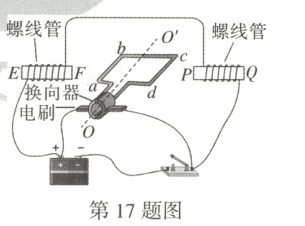

17. (2023·安徽)如图所示是某电动机的原理图, $ EF $、$ PQ $ 为螺线管, $ abcd $ 为电动机的线圈, $ OO' $ 为转轴。闭合开关,从 $ O $ 点沿转轴观察,线圈顺时针转动,则()


A.螺线管 $ F $ 端为 $ N $ 极, $ P $ 端为 $ N $ 极
B.螺线管 $ F $ 端为 $ S $ 极、$ P $ 端为 $ S $ 极
C.若将电源的正负极对调,从 $ O $ 点沿转轴观察,则线圈仍顺时针转动
D.若将电源的正负极对调,从 $ O $ 点沿转轴观察,则线圈将逆时针转动

答案： 17.C [解析]A.由图可知，电流从螺线管EF的左端流入，根据安培定则可知，E端为N极，F端为S极，故A错误；B.由图可知，电流从螺线管PQ的左端流入，根据安培定则可知，Q端为S极，P端为N极，故B错误；C、D.由题意知，闭合开关，此时从O点沿转轴观察，线圈顺时针转动；线圈受力转动的方向与磁场方向和电流方向有关，若将电源的正负极对调，则螺线管中电流方向与原来反向，根据安培定则可知，螺线管的磁极改变，且电动机线圈中的电流方向与原来反向，则线圈受到磁场力的方向不会发生改变，即从O点沿转轴观察，线圈仍顺时针转动，故C正确，D错误。

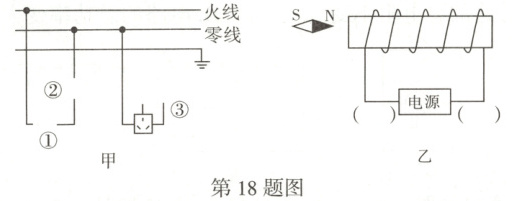

18. 完成下列作图。
(1) 如图甲所示的电路未画完整,请你在图中①②的缺口处选择开关或灯泡的符号填上,并把③处的三孔插座连接好。
(2) 请根据图乙中通电螺线管旁边小磁针 $ N $ 极的指向,判断电源的正、负极,并写在括号内。

答案：
18.
(1)如图所示：

(2)如图所示：

[解析]
(1)开关控制灯泡时，火线首先进入开关，然后进入灯泡，零线直接进入灯泡；三孔插座的接法是“左零右火上接地”。
(2)根据同名磁极相互排斥，异名磁极相互吸引，可判断通电螺线管的左端为S极，右端为N极，根据右手螺旋定则，可判断螺线管外侧线圈的电流方向由上至下，所以电源的右端为正极，左端为负极。
