《2025年大联考单元期末测试卷九年级物理全一册沪科版》

13. 如图所示是某同学家中的部分电路,开始时各部分工作正常,将电饭煲的插头插入电源的三孔插座后,正在烧水的电水壶突然不能工作,但电灯仍正常发光。拔出电饭煲的插头,电水壶仍不能工作,把测电笔分别插入插座的左、右孔,氖管均能发光,则可以判断电路的故障是(C)

A.电水壶所在电路的B、D两点间开路
B.插座的接地线开路
C.电路的C、D两点间导线开路
D.电路的A、B两点间导线开路

答案： 13.C【解析】电灯仍正常工作，说明不是保险丝烧坏，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在$C$、$D$之间开路。

14. 同为“220 V 40 W”的电灯、电扇、电烙铁都正常工作5 min,它们产生的热量(B)

A.电灯最多
B.电烙铁最多
C.电扇最多
D.一样多

答案： 14.B【解析】由“$220\ V\ \ 40\ W$”我们看出，这些用电器的功率均是$40\ W$，即正常工作$5\ min$内消耗的电能相同，而电灯是消耗电能转化为内能，然后利用热发光，电扇将电能转化为机械能和内能，电烙铁将电能全部转化为内能，所以它们产生的热量不一样多。因电烙铁将电能全部转化为内能，所以产生的热量最多。

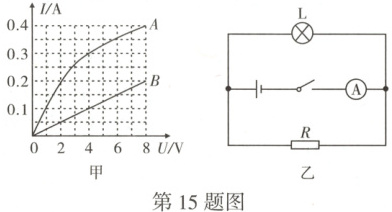

15. 小灯泡L和定值电阻R的I-U关系图像如图甲所示,将小灯泡L和定值电阻R接在如图乙所示的电路中,闭合开关,下列说法正确的是(D)

A.图甲中曲线A表示定值电阻R的I-U关系图像
B.定值电阻R的阻值为20Ω
C.当电源电压为4V时,电流表的示数为0.5 A
D.将小灯泡L和定值电阻R串联接在电压为10 V的电源两端,电路消耗的总功率为2 W

答案： 15.D【解析】由图乙可知，小灯泡$L$和定值电阻$R$并联，电流表测量干路中的电流。
A.由欧姆定律可知，通过定值电阻$R$的电流与其两端的电压成正比，即定值电阻$R$的$I - U$关系图像是一条直线，即定值电阻$R$的$I - U$关系图像是图甲中的$B$，故A错误；
B、C.当电源电压为$4\ V$时，因并联电路中各支路两端的电压相等，所以小灯泡$L$和定值电阻$R$两端的电压均为$4\ V$，由图像可知，对应的电流$I_L = 0.3\ A$，$I_R = 0.1\ A$，因并联电路中干路电流等于各支路电流之和，所以干路电流$I = I_L + I_R = 0.3\ A + 0.1\ A = 0.4\ A$，定值电阻$R$的阻值$R = \frac{U}{I_R} = \frac{4\ V}{0.1\ A} = 40\ \Omega$，故B、C错误；
D.把小灯泡$L$和定值电阻$R$串联在$10\ V$的电源两端，由图甲可知，当通过电路的电流为$0.2\ A$时，小灯泡$L$两端的电压为$2\ V$，定值电阻$R$两端的电压为$8\ V$，电路消耗的总功率$P = UI = 10\ V×0.2\ A = 2\ W$，故D正确。

16. 如图所示,电源电压保持不变,闭合开关S,滑动变阻器$R_{1}$的滑片P向左移动,电路中的变化情况是(B)

A.电压表的示数变小
B.电阻$R_{2}$消耗的功率变小
C.电路消耗的总功率变大
D.电压表和电流表的示数的比值不变

答案： 16.B【解析】A.由电路图可知，两电阻串联，当滑片$P$向左移动时，滑动变阻器$R_1$接入电路的阻值变大，电路总电阻变大，由于为串联电路，电路中电流相等，可由公式$I = \frac{U}{R}$可得，电路中电流变小，所以电阻$R_2$两端的电压$U_2 = IR_2$变小。串联电路中总电压等于各分电压之和，电源电压不变，电阻$R_2$两端的电压变小，所以滑动变阻器$R_1$两端的电压变大，即电压表的示数变大，故A错误；
B.由$P = I^2R$可知，电路的电流变小，电阻$R_2$消耗的功率变小，故B正确；
C.电路总电流变小，电源电压大小不变，根据电功率公式$P = UI$可得，电路总功率变小，故C错误；
D.由于电流变小，电压表的示数变大，所以电压表和电流表的示数比值变大，故D错误。

17. 生命安全与健康如图所示,在家里安装螺口灯泡的灯头时,灯头内的螺旋套应连接电源线的(C)

A.地线
B.火线
C.零线
D.火线和零线

答案： 17.C【解析】为了安全起见，安装家庭电路中螺口灯泡的灯头时，灯头内中间的金属片应跟电源线的火线相连，灯头内的螺旋套应跟零线相连。

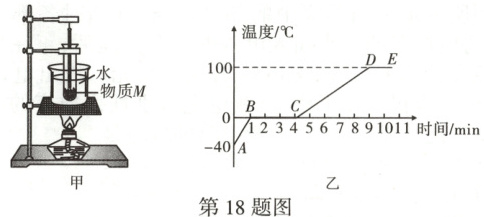

18. 回归教材·沪科九物全P8做中学改编在“探究固体熔化时温度的变化规律”的实验中,实验装置如图甲所示,试管中装有适量的某种物质M。
(1)将装有物质M的试管放入水中加热,而不是用酒精灯直接对试管加热,这样做的目的是_(写出一条即可)。
(2)图乙是根据实验记录绘制的物质M熔化时温度随时间变化的图像,由图像可知,BC段的物质处于_(选填“固态”“液态”或“固液共存态”)。
(3)从图乙可以看出,该物质在AB段的比热容_(选填“大于”“小于”或“等于”)CD段的比热容。

答案： 18.
(1)使物质$M$受热均匀
(2)固液共存态
(3)小于
【解析】
(1)利用水浴法加热的目的是可以使物质$M$受热均匀，同时温度升高不会太快，便于记录。
(2)$BC$段物质处于熔化过程中，所以是固液共存态。
(3)条件相同时，$AB$段升温较快，所以$AB$段的比热容小于$CD$段的比热容。
