《2025年大联考单元期末测试卷九年级物理全一册沪科版》

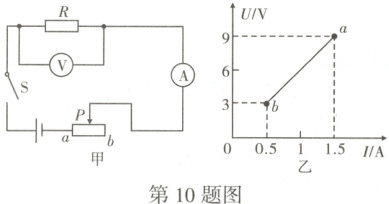

10. 如图甲所示,电源电压不变,闭合开关 S 后,滑动变阻器的滑片 P 由 b 端滑到 a 端,电压表的示数 U 与电流表的示数 I 的变化关系如图乙所示,则可判断,滑动变阻器的最大阻值为12 $ \Omega $。

答案： 10.12 【解析】当滑动变阻器的滑片接在a端时，电流最大，电压表的示数就是电源电压，即U=9 V，定值电阻$R=\frac{U}{Iₐ}=\frac{9 V}{1.5 A}=6 Ω；$当滑动变阻器的滑片接在b端时，电流最小，电路的总电阻R��总$=\frac{U}{I_b}=\frac{9 V}{0.5 A}=18 Ω，$滑动变阻器的最大值Rmax=R总-R=18 Ω-6 Ω=12 Ω。

11. 关于导体的电阻,下列说法正确的是 (A)

A.导体的电阻与导体的材料、长度、横截面积、温度等因素有关
B.导体两端的电压越大,导体的电阻越大
C.通过导体的电流越大,导体的电阻越小
D.粗导线的电阻一定比细导线的电阻小

答案： 11.A 【解析】电阻是导体的一种性质，其大小与导体的材料、长度、横截面积，还和温度有关，与导体两端的电压和通过导体的电流无关；只根据导体的粗细无法判断电阻的大小。

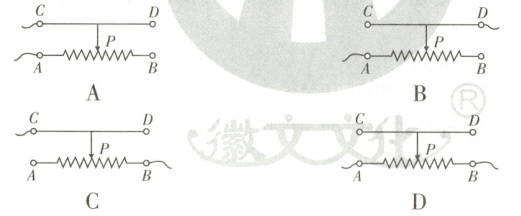

12. 如图所示是滑动变阻器的结构和接入电路的示意图,当滑动变阻器的滑片 P 向左移动时,滑动变阻器接入电路中的电阻变大的是 (C)

答案： 12.C 【解析】A.滑动变阻器的滑片P向左移动时，滑动变阻器接入电路的电阻丝的长度变短，滑动变阻器接入电路的电阻变小，故A不符合题意；
B.滑动变阻器的左下方接线柱和右上方接线柱接入电路中，当滑片P向左移动时，电阻丝接入电路的长度变短，所以电阻变小，故B不符合题意；
C.滑动变阻器的左上方接线柱和右下方接线柱接入电路中，当滑片P向左移动时，电阻丝接入电路的长度变长，所以电阻变大，故C符合题意；
D.滑动变阻器的两个下方接线柱接入电路中，此时滑动变阻器接入电路的电阻最大且不变，故D不符合题意。

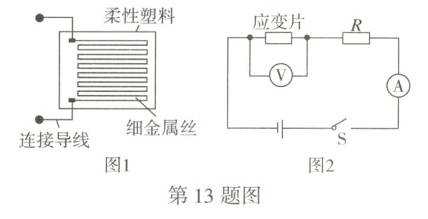

13. (2023·安徽)将一根细金属丝置入柔性塑料中,可以制成用来检测物体形变的器件应变片,其结构如图 1 所示。将它接入图 2 所示的电路,电源电压不变,R 为定值电阻。闭合开关 S,当应变片随被检测物体发生拉伸形变时,塑料中的细金属丝会被拉长变细,导致应变片的电阻变大,则电路中的 (D)

A.电压表和电流表的示数都变大
B.电压表的示数变小,电流表的示数变大
C.电压表和电流表的示数都变小
D.电压表的示数变大,电流表的示数变小

答案： 13.D 【解析】塑料中的细金属丝会被拉长变细，导致电阻变大，则电路的总电阻变大，而电源电压不变，可知电流变小，电流表的示数变小，定值电阻R两端的电压变小，故应变片两端的电压变大，即电压表的示数变大。
