《2025年大联考单元期末测试卷九年级物理全一册沪科版》

17. 如图所示,将矩形铜线框ACDF上的B、E两点接入电路并放入磁场中,线框的AB、BC、DE和EF段都受到磁场的作用力,下列两段线框在磁场中受力的方向相同的是(B)

A.AB段与BC段
B.AB段与DE段
C.BC段与DE段
D.ED段与EF段

答案： 17. B　[解析]导体在磁场中受力的方向与磁场方向、电流方向有关，由图可知，各段导线所处磁场方向相同,AB段与BC段电流方向相反,AB段与DE段电流方向相同,BC段与DE段电流方向相反,DE段与EF段电流方向相反,所以AB段与DE段受力方向相同。

18. 核心素养·科学探究利用如图所示的装置“探究磁场对通电直导线的作用”。
(1) 应在M、N之间接入电源(选填“小量程电流表”“电源”或“小灯泡”),装置中的导体棒AB应选用轻质的铝棒(选填“铁棒”或“铝棒”)。
(2) 在正确完成(1)的操作后,闭合开关,发现导体棒AB在磁场力作用下向左运动,若要使导体棒AB在磁场力作用下向右运动,你可以采

取

的方法是改变电流的方向或改变磁场的方向。

答案： 18.
(1)电源　铝棒　
(2)改变电流的方向或改变磁场的方向
[解析]
(1)利用图示的装置“探究磁场对通电直导线的作用”时，必须有电源，所以MN间应接电源;利用该原理制成了电动机，探究磁场对通电直导线的作用时，因为磁体能够吸引磁性材料，故不能选择铁棒进行实验，而是铝棒。
(2)通电导体在磁场中受力而转动，转动方向与电流的方向和磁感线的方向有关，故若要使导体棒AB在磁场力的作用下向右运动，可以改变电流的方向或改变磁场的方向。

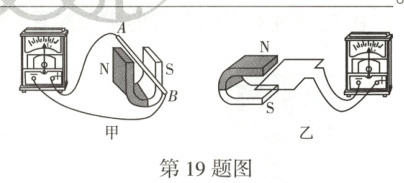

19. 回归教材·沪科九物全P157探究改编某同学用如图所示的装置“探究产生感应电流的条件”。
(1) 如图甲所示,保持蹄形磁体竖直放置,使导体AB从图示位置向上运动,电路中有(选填“有”或“无”)感应电流。
(2) 如图乙所示,保持线圈不动,使蹄形磁体快速向左运动,灵敏电流计的指针会(选填“会”或“不会”)偏转。
(3) 在此实验中涉及的能量转化是导体或者磁体的机械能转化为电能。

答案： 19.
(1)有　
(2)会　
(3)机械
[解析]
(1)由图甲可知，图中两磁极间的磁感线沿水平方向，导体AB从图示位置向上运动，闭合电路的一部分导体做切割磁感线运动，所以电路中就有感应电流。
(2)如图乙所示，保持线圈不动，使蹄形磁体快速向左运动时，以磁体为参照物，线圈向右运动，线圈做切割磁感线运动，电路中也有感应电流，因此灵敏电流计的指针会偏转。
(3)在此实验中消耗导体或者磁体的机械能获得电能，即机械能转化为电能。

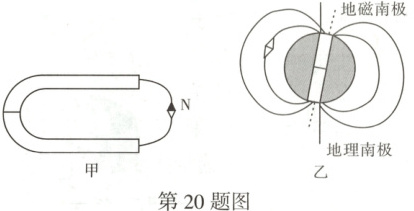

20. 完成下列作图。
(1) 请在图甲中标出蹄形磁体的N、S极和磁感线的方向。
(2) 请标出图乙中小磁针的N极。

答案：
20.
(1)如图所示:
　　　　　
(2)如图所示:
