《2025年新课程示径学案作业设计八年级物理上册苏科版》

8. 某同学在利用加水的烧杯进行一系列实验活动。

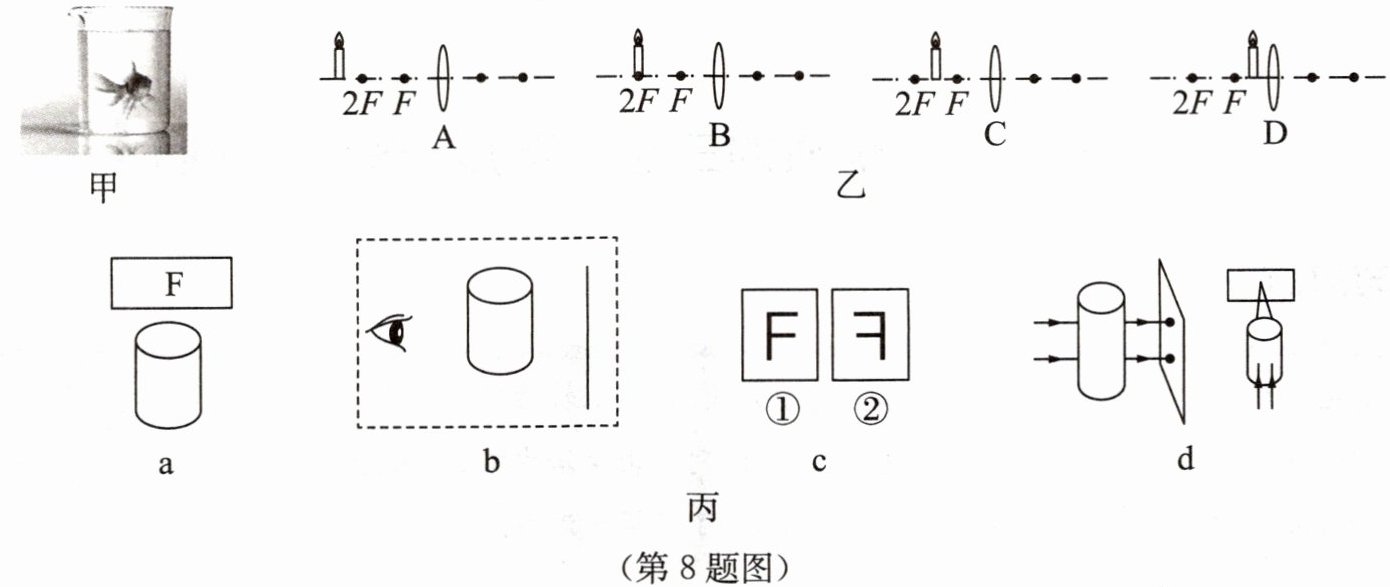

(第8题图)
(1)如图甲所示,把金鱼放入烧杯后发现金鱼“变大”了,图乙中与其原理相同的是(C)。
(2)他把一张写着字母“F”的白纸放在盛满水的烧杯后面,如图丙a所示。在白纸从贴近烧杯到逐渐远离烧杯的过程中,他透过烧杯观察现象,如图丙b所示,先后观察到两种不同的像,如图丙c所示。对此,他用两束平行激光进行探究,实验现象如图丙d所示,据此现象分析图丙c中①②像产生的原因是带水的烧杯具有凸透镜(选填“凸透镜”或“凹透镜”)的特点。

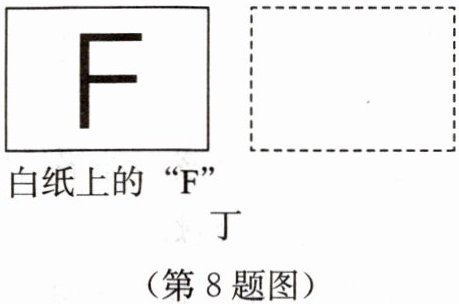

(3)将白纸远离烧杯,观察到等大的像。继续远离又观察到一个明显不同的像,请在图丁虚线框中画出该像。

(第8题图)
（画出倒立缩小的“F”像，形状为上下左右颠倒的“F”）

答案：
(1)C
(2)凸透镜
(3)（画出倒立缩小的“F”像，形状为上下左右颠倒的“F”）
