《2025年新课程示径学案作业设计八年级物理上册苏科版》

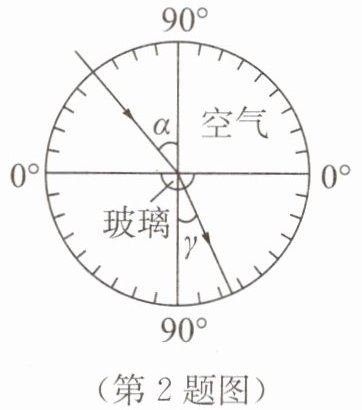

2. 如图所示是小谢同学利用光具盘探究光从空气斜射入玻璃中时的光路,多次实验并记录数据如表所示。

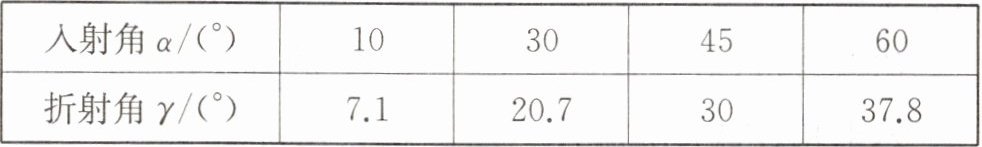

|入射角α/(°)|10|30|45|60|
|折射角γ/(°)|7.1|20.7|30|37.8|


(1)实验中,光具盘除了能读出入射角和折射角大小外,还具有显示光路的作用。
(2)分析表中的数据,你能得出的结论：光从空气斜射入玻璃中时,折射角随入射角的增大而增大,且折射角小于(选填“大于”“等于”或“小于”)入射角。
(3)当光以20.7°的入射角从玻璃斜射入空气中时,其折射角是30°,这说明折射现象中光路是可逆的,同时也说明光从玻璃斜射入空气中时折射角大于入射角。

答案：
(1)显示光路
(2)增大；小于
(3)可逆的；大于

3. 下列光现象中,与“潭清疑水浅”中“水浅”形成原理相同的是(C)

A.镜花水月
B.水中拱桥
C.筷子“弯折”
D.墙上手影

答案： C

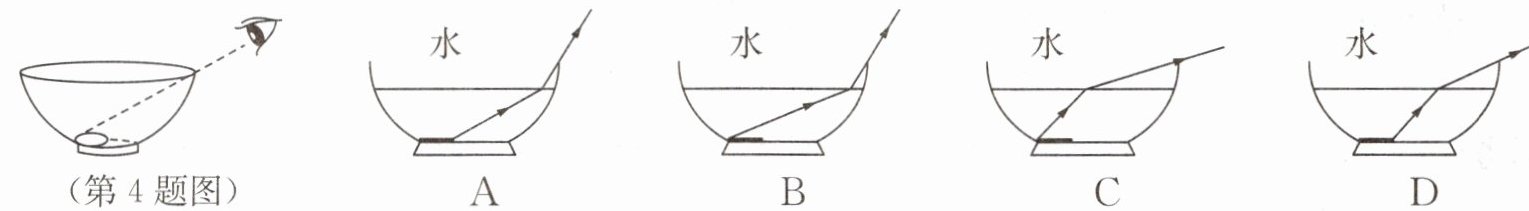

4. 如图所示,将一枚硬币放在碗的底部,然后人退到看不到硬币的位置保持不动,向碗内慢慢加水,直到刚好再次看到整个硬币。此时的光路图正确的是(B)

A.
B.
C.
D.

答案： B

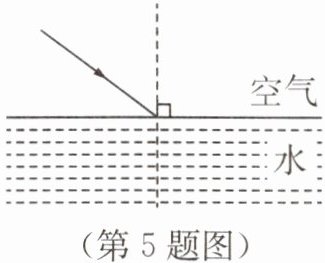

5. 如图所示,一束光从空气斜射入水中,请画出折射光线的大致位置。

答案：
