《2025年同步导学与优化训练九年级物理上册人教版》

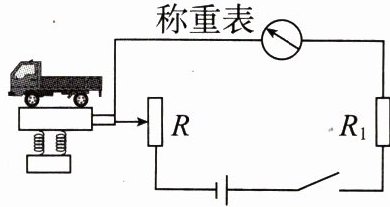

3. 高速公路收费站对过往的超载货车实施计重收费,某同学结合所学物理知识设计了如图所示的计重秤原理图,电源两端电压一定。下列说法正确的是(C)

A.称重表相当于一个电压表
B.电路中的定值电阻不起任何作用
C.车辆越重,称重表的示数越大
D.车辆越重,称重表的示数越小

答案： C

4. (泰安中考)如图所示的电路,电源电压保持不变。闭合开关后,电路中各元件正常工作,两个相同的电流表(均有$0～0.6A$,$0～3A$两个测量范围)指针偏转的角度相同。一段时间后,电流表$A_1指针偏转的角度突然变为原来的\frac{1}{5}$,电阻为$R_1或R_2$的定值电阻出现了断路故障,其他元件均完好。针对故障电路的观察分析,下列说法正确的是(C)

A.电压表示数为$0$
B.电流表$A_1的示数一定大于A_2$的示数
C.一定是电阻为$R_1$的定值电阻出现了断路故障
D.一定是电阻为$R_2$的定值电阻出现了断路故障

答案： C

5. 如图所示,将$a和b$两段导体连入电路中,这两段导体的材料、长度相同,横截面积不同。下列关于这两段导体说法正确的是(D)

A.$a$的电阻较小
B.$a$、$b$的电阻相等
C.通过$a$的电流较小
D.通过$a$、$b$的电流相等

答案： D

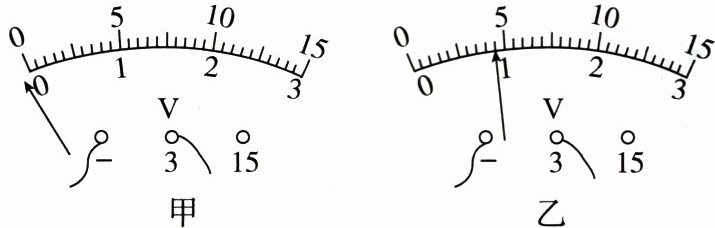

6. 小明测量电压时,电路连接正确,若开关闭合前,电压表指针出现图甲所示情况,则接下来应进行的操作是调零；调整好后闭合开关,电压表示数如图乙所示,是0.9V。

答案： 调零　0.9

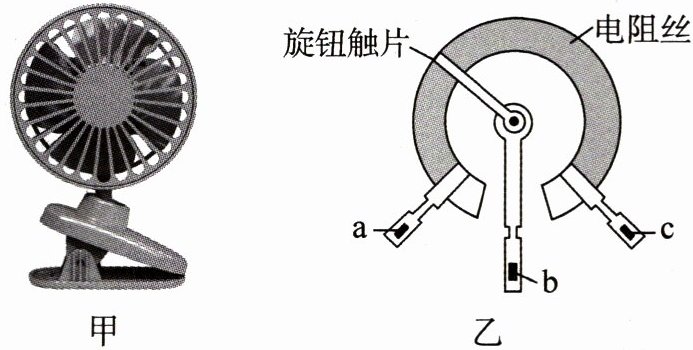

7. 图甲是一种可调转速的小风扇,图乙为其用于调转速的电位器结构图,$a$、$b$、$c$是它的三个接线柱,$a$、$c$分别与弧形电阻丝的两端相连,$b$与旋钮触片相连。若要使旋钮顺时针旋转时风扇转速变大,则应将接线柱b、c连入电路。

答案： b、c

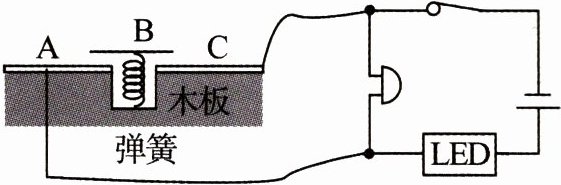

8. 具有报警功能的文物展示台如图所示,该展示台由木板,弹簧,金属片$A$、$B$、$C$和报警电路组成。物品被搬离展示台后,金属片$B在弹力作用下与金属片A$、$C$分开,电铃发出警报。金属片$B$和弹簧相当于电路中的开关；物品被搬离后(选填“被搬离后”或“正在展出时”),LED灯和电铃串联在电路中。LED灯的核心元件是发光二极管,制作发光二极管的主要材料是半导体(选填“导体”“半导体”或“绝缘体”)。细心的小明发现,干路的铜线线芯比支路的要粗一些,这是因为在长度一定时,铜线越粗,它的电阻越小。

答案： 开关　被搬离后　半导体　小
