《2025年同步导学与优化训练九年级物理上册人教版》

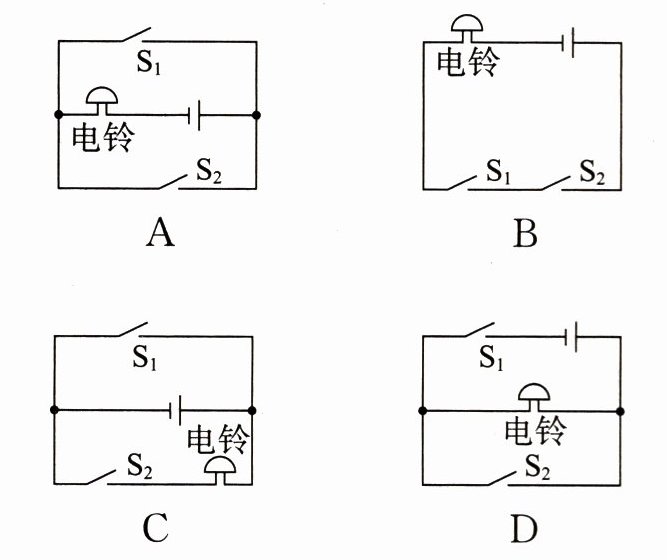

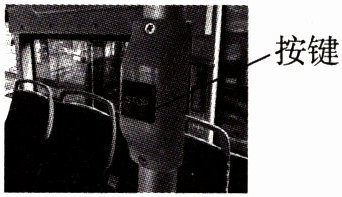

4. 小东乘坐公交车时发现:公交车后门左右两侧的扶手上,各安装了一个标有“STOP”的红色按键(如图),当乘客遇到紧急情况时,只要按下其中任意一个按键,公交车内的警示电铃就会响起。小东根据上述功能设计了四个简化模拟电路图,其中正确的是(A)

答案： A

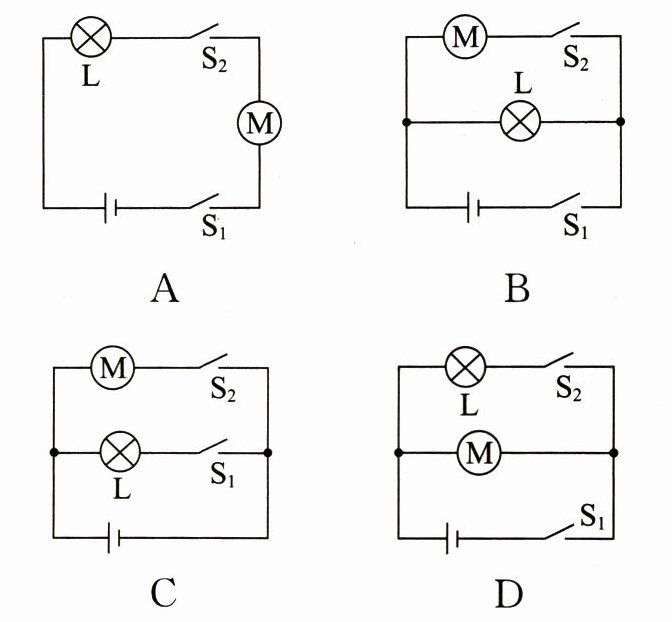

5. (南充中考)某校科创小组为“共享助力车”的安全头盔设计以下方案:扫码成功后开关$S_1$闭合,指示灯L亮;从车头取出头盔并戴上后,头盔内遥控设备遥控$S_2$闭合,电动机通电工作;扫码且戴头盔才能骑行。下列电路符合以上设计要求的是(B)

答案： B

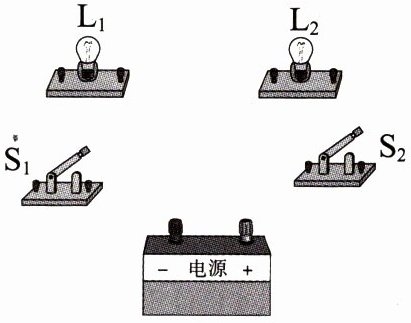

6. 按要求连接如图所示的实物电路图。要求:
$(1) L_1$与$L_2$组成并联电路;
$(2) S_1$控制$L_1,S_2$同时控制$L_1$与$L_2。$

答案：
如图所示。

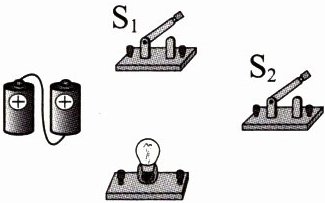

7. 为了方便夜间开门锁,有人发明了“感应照明门把手”,它利用感应开关$S_1($人触碰把手$,S_1$闭合,不触碰则断开)和光控开关$S_2($白天断开,晚上闭合)来自动控制电路,夜间且有人开门触碰把手时,锁孔旁的小灯泡发光,达到照明的目的。请根据设计要求完成实物图连接。

答案：
如图所示。
