五、综合能力题

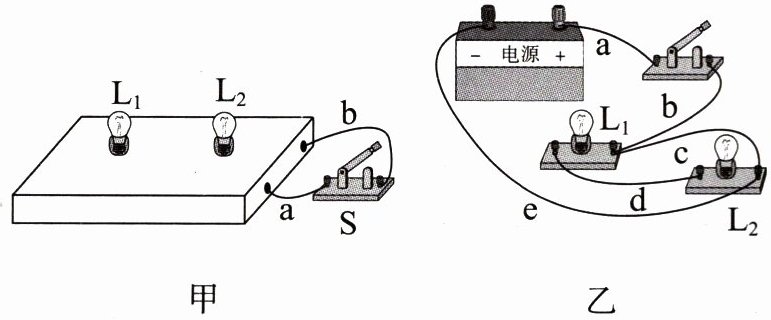

14. 图甲是一个有盖的木盒,电路的部分连接情况隐藏在盒内。

(1)正常情况下,闭合开关时,两只灯泡都亮,断开开关时,两只灯泡都熄灭。请你判断：在这个木盒内,除了导线,一定还有另外一个电路元件,它是______。

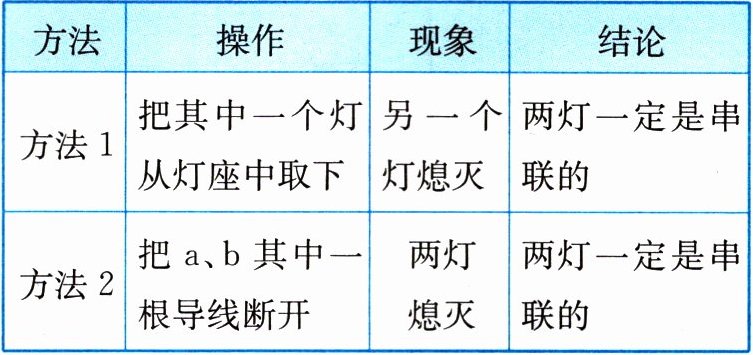

(2)由于看不到盒内电路连接情况,一时无法确定$L_1$、$L_2$是串联的还是并联的。小明提出了闭合开关 S 后的两种判断方法,如表所示。
|方法|操作|现象|结论|
|方法 1|把其中一个灯从灯座中取下|另一个灯熄灭|两灯一定是串联的|
|方法 2|把 a、b 其中一根导线断开|两灯熄灭|两灯一定是串联的|

你认为哪一个方法可行？______。请你写出认为该方法可行的判断依据：______。
(3)小明打开木盒,看到如图乙所示电路,对于此电路,只要拆除______导线,就能成为一个正确的串联电路。还可以只改动一根导线______,就能成为一个正确的并联电路,请你将改动的导线画“×”,并将正确的连接画出来。

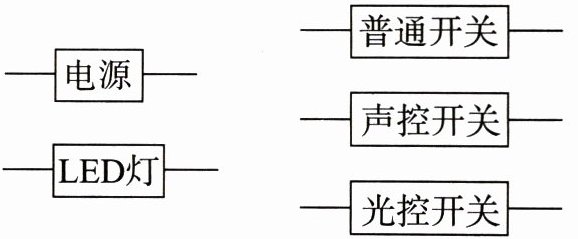

(4)小明想给爷爷奶奶的卧室安装一个床角 LED 自动小夜灯,他想要的效果是：①白天小夜灯绝对不亮；②夜晚有声音时灯亮。有以下可供选择的器材,请你帮他选择合适的器材连成电路。

答案：

(1)电源　
(2)方法1　串联电路各个用电器互相影响　
(3)c　b(或e)　如图甲(或图乙)所示。　

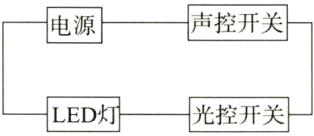

(4)如图所示。
