《2025年同步导学与优化训练九年级物理上册人教版》

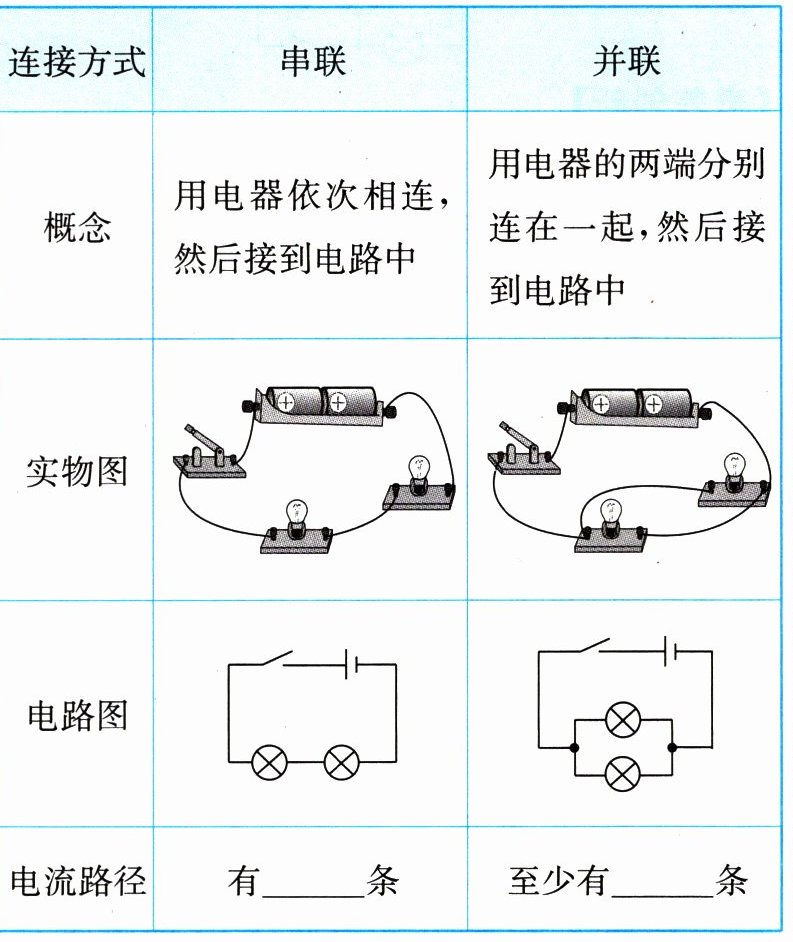

1. 串联和并联的比较
|连接方式|串联|并联|
|概念|用电器依次相连,然后接到电路中|用电器的两端分别连在一起,然后接到电路中|
|实物图|||
|电路图|||
|电流路径|有一条|至少有两条|

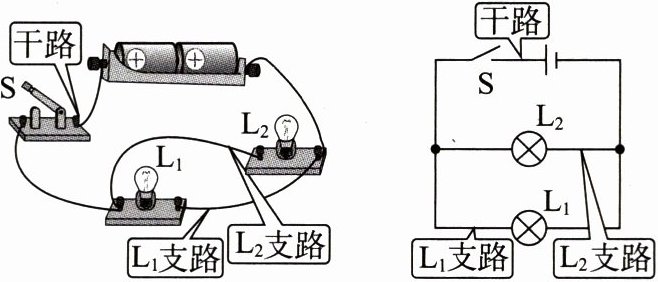

2. 干路和支路
(1) 干路:如图所示,并联电路中两个用电器共用的那部分电路叫干路。
(2) 支路:如图所示,并联电路中两个用电器单独使用的那部分电路叫支路。

答案： 1. 一；两 2.
(1)共用；
(2)单独

例1 关于如图所示的电路,下列判断正确的是(D)

A.只闭合开关$S_1$时,灯泡$L_1、$$L_2$并联
B.只闭合开关$S_2$时,灯泡$L_2、$$L_3$并联
C.只闭合开关$S_2、$$S_3$时,灯泡$L_2、$$L_3$串联
D.闭合所有开关时,灯泡$L_1、$$L_2$并联$,L_3$短路
【方法规律】
判断电路连接方式的方法

答案： D

连接串联电路和并联电路
[实验过程]

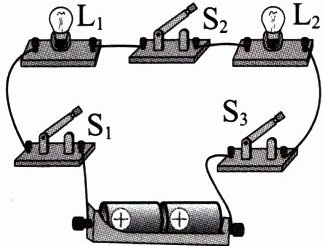

(1) 按照下图所示连接串联电路。同时闭合开关$S_1、$$S_2、$$S_3,$两个小灯泡都亮;只断开$S_1,$两个小灯泡都不亮;只断开$S_2,$两个小灯泡都不亮;只断开$S_3,$两个小灯泡都不亮。(均选填“都亮”或“都不亮”)

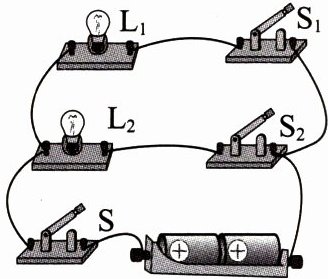

(2) 按照下图所示连接并联电路。同时闭合开关S、$S_1、$$S_2,$两个灯泡都亮;只断开S,两个灯泡都不亮;只断开$S_1,$L₁不亮;只断开$S_2,$L₂不亮。(前两空选填“都亮”或“都不亮”,后两空选填$“L_1”$或$“L_2”)$

答案：
(1)都亮；都不亮；都不亮；都不亮
(2)都亮；都不亮；L₁；L₂
