《2025年同步导学与优化训练九年级物理上册人教版》

1. 小强同学对身边的一些电路工作情况进行观察分析得出判断,其中不正确的是(B)
A.抽油烟机装有照明灯和电动机,它们有时同时工作,有时单独工作,它们是并联的
B.马路两旁的路灯,晚上同时亮,早上同时灭,它们是串联的
C.电蚊拍具有灭蚊和照明功能,灭蚊网和照明灯有时同时工作,有时单独工作,它们是并联的
D.一般家庭中都要安装几盏照明灯和其他用电器,使用时互不影响,它们是并联的

答案： B

2. 如图所示的电路,各元件完好,导线连接稳固,下列说法正确的是(C)

A.只闭合$S_2,$灯泡$L_1、$$L_2$并联
B.只闭合$S_1、$$S_3,$灯泡$L_1、$$L_2$串联
C.同时闭合$S_1、$$S_2、$$S_3,$灯泡$L_1、$$L_2$都不发光
D.只闭合$S_1、$$S_2,$灯泡$L_1、$$L_2$都发光

答案： C

3. (自贡中考)在如图所示的电路图中,闭合开关$S_1、$$S_3,$断开开关$S_2,$则小灯泡$L_1、$$L_2$是并(选填“串”或“并”)联的;若同时闭合开关$S_1、$$S_2、$$S_3,$则会造成电路短路。

答案： 并；短路

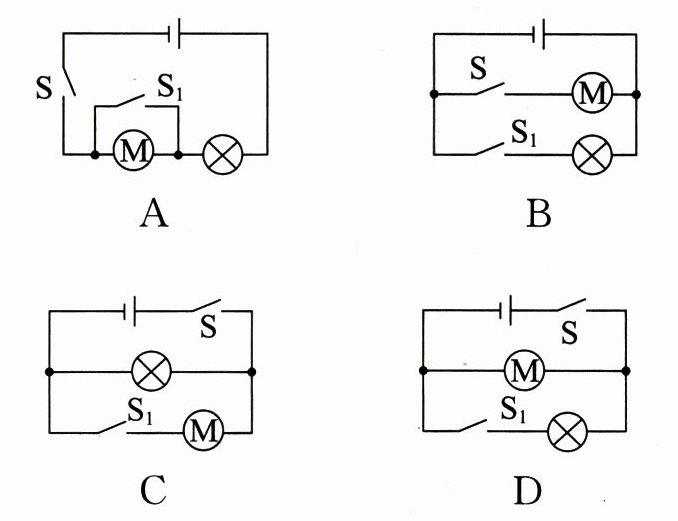

4. (遂宁中考)如图所示的电动独轮车依靠电力驱动,低碳环保。当电源开关S闭合时指示灯亮起,独轮车处于待机状态,当人站在独轮车上时开关$S_1$自动闭合,电动机工作,独轮车才开始运动。下列电路设计符合上述要求的是(C)

答案： C

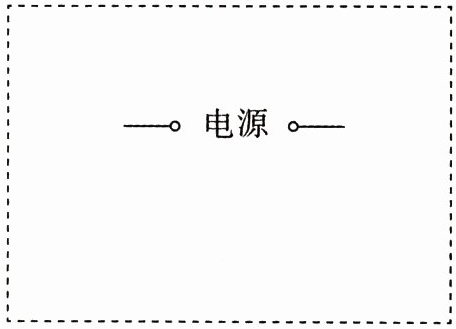

5. 有的商场内设有自动售货机,可方便购物者购物。已知自动售货机可以通过手机扫码(闭合$S_1)$或通过投币(闭合$S_2),$启动电动机完成自动售货;在光较暗时光控开关$S_3$自动闭合,接通灯泡照明。请画出符合要求的内部电路图。

答案：
如图所示。
