《2025年同步导学与优化训练九年级物理上册人教版》

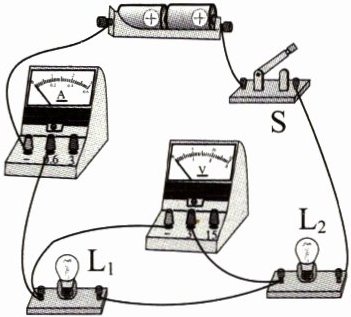

1. 如图所示,当开关 $S$ 闭合后,两只灯泡均发光,两表均有示数。一段时间后,发现一只灯泡熄灭,电压表示数变为 $0$,电流表示数增大。造成这种情况的原因可能是 (A)

A.灯 $L_{1}$ 短路
B.灯 $L_{1}$ 断路
C.灯 $L_{2}$ 短路
D.灯 $L_{2}$ 断路

答案： A

2. 如图所示,电源电压恒定不变,闭合开关 $S$ 后,两个灯泡都不亮,电流表无示数,电压表有示数,则该电路的故障可能是 (C)

A.灯泡 $L_{1}$ 短路
B.灯泡 $L_{2}$ 短路
C.灯泡 $L_{1}$ 断路
D.灯泡 $L_{2}$ 断路

答案： C

3. 如图所示的电路,电源电压保持不变,闭合开关电路正常工作,一段时间后,发现两个电表中有一个示数突然变大,另一个示数突然变小,电阻为 $R_{1}$ 和 $R_{2}$ 的定值电阻中只有一处发生故障,其他元件完好。下列判断正确的是 (D)

A.一定是电阻为 $R_{1}$ 的定值电阻短路
B.一定是电阻为 $R_{2}$ 的定值电阻短路
C.可能是电阻为 $R_{1}$ 的定值电阻断路
D.可能是电阻为 $R_{2}$ 的定值电阻断路

答案： D

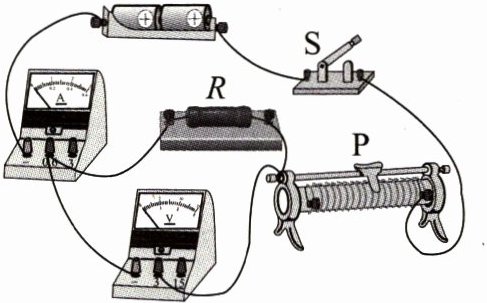

4. 如图所示的电路,开关 $S$ 闭合后,移动滑片 $P$ 的过程中发现电压表和电流表示数均没有变化,电压表的示数接近 $3\ V$,电流表几乎无示数。产生此现象的原因可能是 (C)

A.滑动变阻器断路
B.滑动变阻器短路
C.定值电阻断路
D.定值电阻短路

答案： C

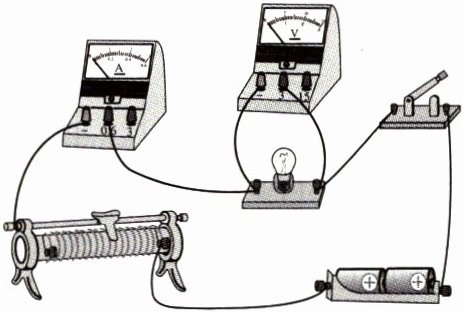

5. 如图所示的电路,闭合开关,小灯泡不发光,电路中只有一处故障。下列关于电路故障的说法正确的是 (D)

A.若电流表示数为 $0$,电压表示数接近电源电压,则故障可能是滑动变阻器断路
B.若电压表示数为 $0$,电流表指针有明显偏转,则故障可能是小灯泡断路
C.若电压表、电流表示数均为 $0$,则故障可能是小灯泡断路
D.若电压表、电流表示数均为 $0$,则故障可能是滑动变阻器断路

答案： D
