《2025年同步导学与优化训练九年级物理上册人教版》

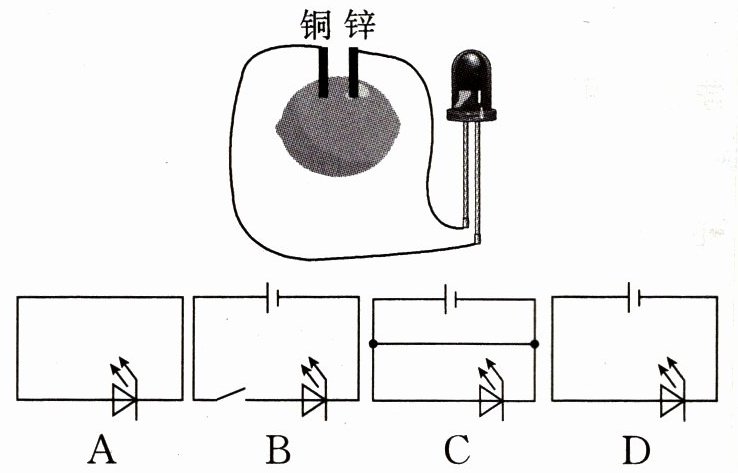

3. (广西中考)下图是水果电池和发光二极管( )组成的电路。下列电路图与其对应的是(D)

答案： D

4. 如图所示电路,开关S闭合时,可能发生的现象是(A)

$A. L_1、$$L_2$都不发光
$B. L_1$发光$,L_2$不发光
$C. L_1$的灯丝被烧坏
$D. L_2$的灯丝被烧坏

答案： A

5. 给充电宝充电的过程中,充电宝相当于电路中的用电器；用充电宝给手机充电的过程中,充电宝相当于电路中的电源。若充好电的充电宝进水后损坏,则损坏原因可能是水分渗入电路板,导致短路。

答案： 用电器　电源　短路

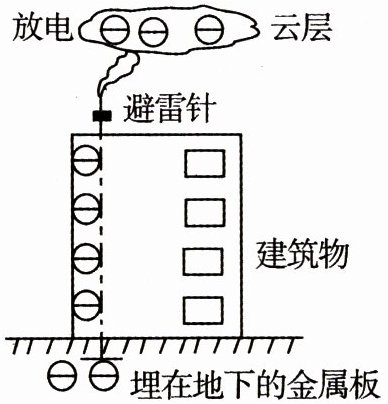

6. (广州中考)如图所示,带负电的云层靠近建筑物上的避雷针时,向避雷针剧烈放电形成雷电。下列说法正确的是(D)

A.云层带负电是由于失去了大量正电荷
B.云层带负电是由于摩擦创造了负电荷
C.放电时电荷从避雷针向云层方向移动
D.放电时电流方向是从避雷针流向云层

答案： D

7. 在做电学实验时,小刚和小腾连接了如图所示的电路。只闭合$S_1、$$S_2$时,将造成电源被短路；断开$S_1,$闭合$S_2、$$S_3$时,L₁发光而L₂不发光(选填$“L_1、$$L_2$都发光$”“L_1、$$L_2$都不发光$”“L_1$发光而$L_2$不发光”或$“L_2$发光而$L_1$不发光”)。

答案： 电源被短路　L₁发光而L₂不发光

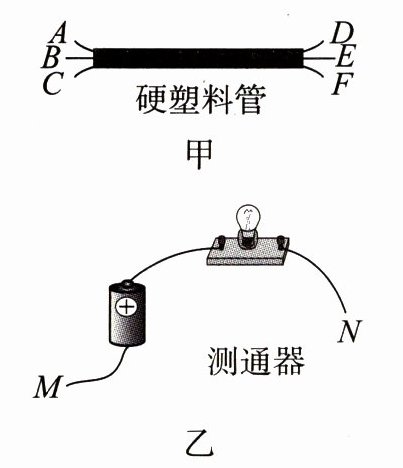

8. 如图甲所示,在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端,小聪设计了如图乙所示的测通器来测试,其操作过程如下。

(1)连接A和B,将测通器的M端连接在D上。当N端连接F时小灯泡发光,连接E时小灯泡不发光。由此可以确定C和E为同一根导线的两端。
(2)为了弄清另两根导线的两端,可连接A和C,测通器的一端必须与E相连,另一端只需接触其余两根导线的一根就能将这两根导线区分开。

答案：
(1)C和E　
(2)E
