《2025年同步导学与优化训练九年级物理上册人教版》

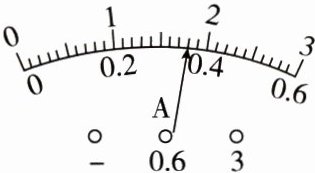

例2 如图所示,电流表的示数是(C)

A.1.8 A
B.0.36 A
C.可能是1.8 A,也可能是0.36 A
D.可能是1.4 A,也可能是0.33 A

答案： C

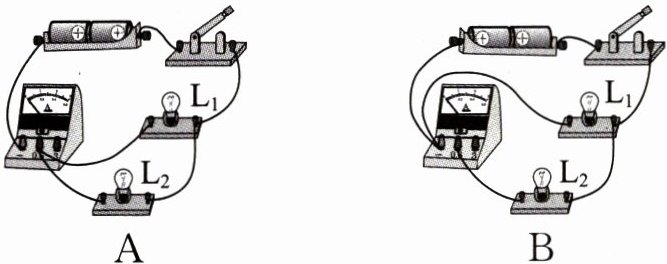

例3 在练习使用电流表测量电流时,小明连接了如图所示的电路,其中能够直接测出通过灯$L_2$电流的电路是(D)

答案： D

知识点一 电流大小的估算
1. 下列用电器中,正常工作时的电流最接近250 mA的是(C)


A.电动自行车充电
B.电饭锅煮饭

C.手电筒照明
D.雷电
]

答案： C

知识点二 电流表的连接与使用
2. 如图所示的电路,各元件完好,导线连接稳固,闭合开关后,下列说法正确的是(B)

A.灯泡$L_1、$$L_2$并联,电流表测通过$L_1$的电流
B.灯泡$L_1、$$L_2$并联,电流表测通过$L_2$的电流
C.灯泡$L_1、$$L_2$串联,电流表测通过$L_1$的电流
D.灯泡$L_1、$$L_2$串联,电流表测通过$L_2$的电流
]

答案： B
