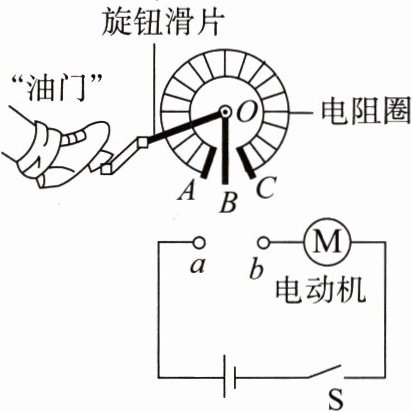

3. 电动汽车的“油门”示意图如图所示,其实质是变阻器。脚向下踩“油门”时,旋钮滑片可以绕O点在电阻圈上逆时针转动。通过控制流经电动机的电流的大小来控制汽车速度,当脚向下踩“油门”时,汽车速度变大,接入电路的电阻变小。

(1) 该“油门”通过改变接入电路中的电阻圈的长度(选填“材料”“横截面积”或“长度”)来改变电阻的大小。
(2) 电路中的a、b接点应当与变阻器中A、B、C三个接点中的A、B相连。

答案：
(1)长度　
(2)A、B

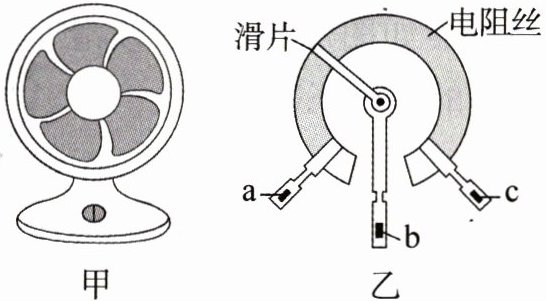

4. 图甲是常用的一种可调转速的小风扇,图乙为其用于调转速的电位器的结构图,a、b、c是电位器的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连,转动旋钮滑片在电阻丝上同向滑动,即可通过改变接入电路中的电阻丝的长度来改变风扇转速。下列分析正确的是(D)

A.将a、c接入电路中,逆时针转动旋钮时,风扇转速变大
B.将a、c接入电路中,顺时针转动旋钮时,风扇转速减小
C.将a、b接入电路中,顺时针转动旋钮时,风扇转速变大
D.将b、c接入电路中,顺时针转动旋钮时,风扇转速变大

答案： D

5. (吉林中考)某调光台灯的简化电路图如图所示,电源电压保持不变。为使台灯变亮,滑片应向A(选填“A”或“B”)端移动。台灯工作一段时间后,发现无论怎样调节滑片,台灯一直很亮且亮度不变,电路发生的故障可能是滑动变阻器短路。
]

答案： A　短路

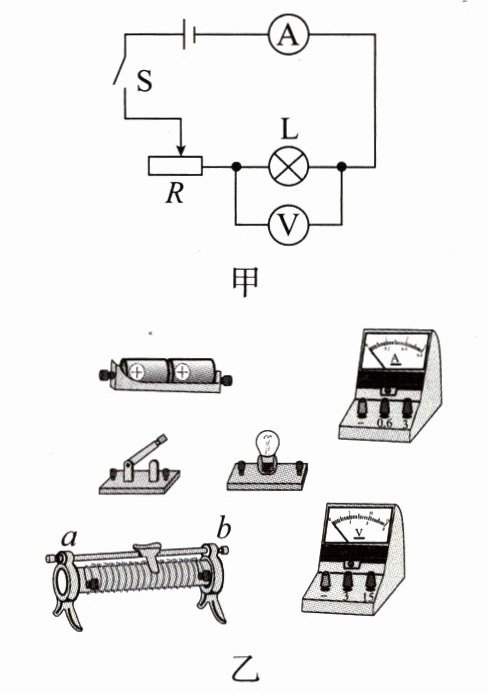

6. 根据电路图甲,用笔画线代替导线连接实物图乙。要求：①电压表测量范围选用0～3V,电流表测量范围选用0～0.6A；②滑动变阻器的滑片置于a端时,接入电路的电阻最大。
]

答案：
如图所示。

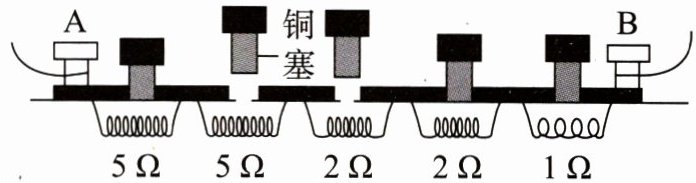

7. 下图是插入式电阻箱的结构示意图,当铜塞插入间隙时,相应的电阻丝被短路。它的最大电阻是15Ω。图中A、B两个接线柱之间的电阻是7Ω。
]

答案： 15　7
