《2025年同步导学与优化训练九年级物理上册人教版》

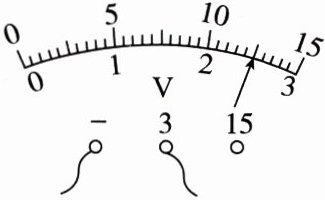

2. 如图所示,实验室用电压表的读数为(A)

A.2.5V
B.10.5V
C.12V
D.12.5V

答案： A

3. 关于电流表和电压表的使用,下列说法错误的是(C)
A.使用前都应检查指针是否指零
B.若有两个测量范围,则一般都先用大的测量范围“试触”
C.两表都不能直接接到电源的两极上
D.接入电路时,都应使电流从正接线柱流入,从负接线柱流出

答案： C

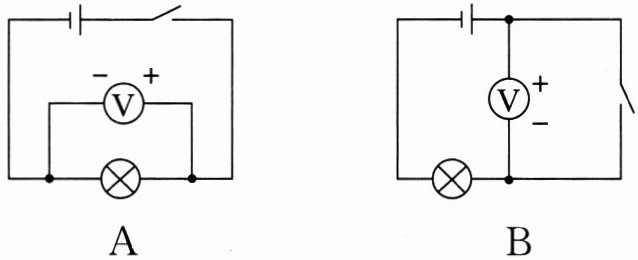

4. 如图所示,为了测量小灯泡两端的电压,电压表连接正确的是(A)

答案： A

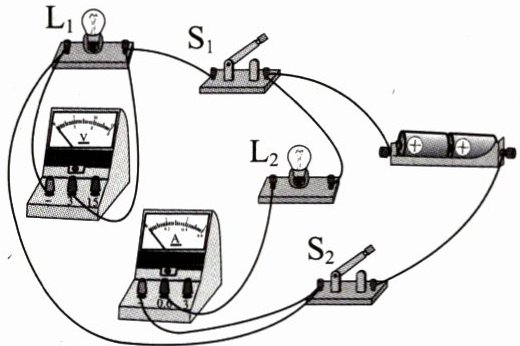

5. 如图所示的电路,闭合开关$S_1、$$S_2,$小灯泡$L_1$和$L_2$均正常发光,电流表和电压表均有示数。下列关于电路的分析正确的是(C)

A.小灯泡$L_1$与$L_2$串联
B.电流表测量电路

的

总

电流
C.只断开$S_1,$小灯泡$L_1$熄灭$,L_2$正常发光
D.若灯$L_1$突然熄灭,则原因可能是电压表发生断路

答案： C

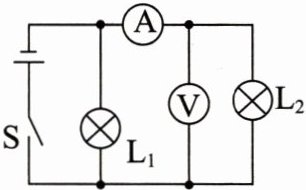

6. (东营中考)如图所示,电源电压不变,闭合开关S,灯泡$L_1、$$L_2$都发光,一段时间后,其中一个灯泡突然熄灭,而电压表示数不变,电流表示数几乎为0,由此判断发生故障的原因可能是L₂断路。

答案： L₂断路

1. 一节新干电池的电压为(A)
A.1.5V
B.2.0V
C.3.8V
D.12V

答案： A

2. 下列说法正确的是(B)

A.有电压就一定有电流
B.有电流就一定有电压
C.有电源的电路中一定有电流
D.电流和电压总是同时存在的

答案： B

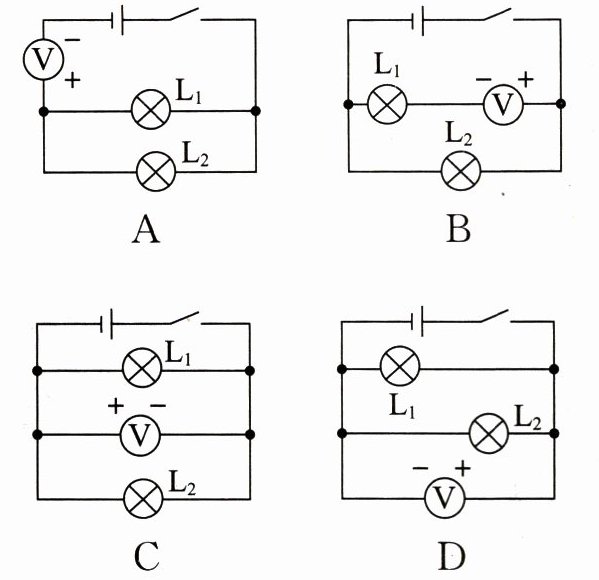

3. 在下列电路图中,能用电压表正确测出灯$L_1$两端电压的是(D)

答案： D
