1. 滑动变阻器

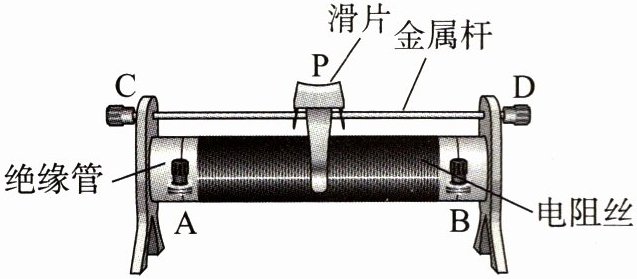

(1) 构造：滑动变阻器一共有4个接线柱。滑片P通过金属杆与上面两个接线柱相连,滑片移到不同的位置时上下两个接线柱之间电阻丝的长度不同,这样就可以改变接入电路中电阻的大小。
(2) 原理：滑动变阻器就是靠改变连入电路中的电阻丝的长度来改变电路中的电阻的。
(3) 电路图中滑动变阻器的符号及结构示意图：滑动变阻器在电路图中用符号![img alt=变阻器符号]表示。

2. 电阻箱
(1) 使用方法：将电阻箱的两个接线柱接入电路中,调节四个旋钮,就能得到0~9999Ω 之间的电阻值。
(2) 读数方法：将各旋钮对应的小三角对准的数字乘面板上标记的倍率,然后将数值加在一起就是电阻箱接入电路中的电阻。如图所示,该电阻箱的示数为2029Ω。

答案： 1.
(1)4　上面　长度　电阻
(2)电阻丝的长度
(3)![img alt=变阻器符号]
2.
(1)0~9999　
(2)2029

例1 改变滑动变阻器接入电路的电阻是靠(B)
A.改变连入电路的材料来实现的
B.改变连入电路中的电阻丝的长度来实现的
C.改变连入电路中的电阻丝的横截面积来实现的
D.同时改变连入电路中的电阻丝的横截面积和长度来实现的

答案： B

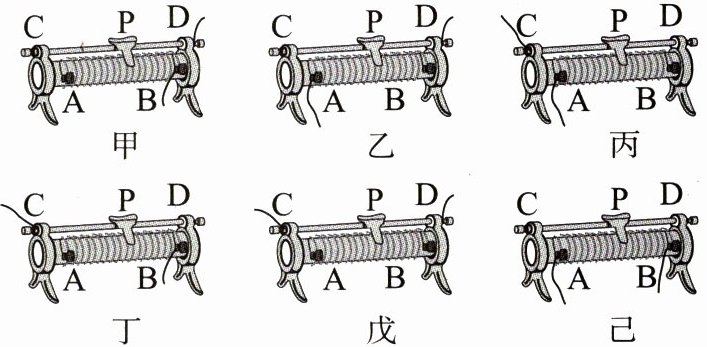

1. 用滑动变阻器改变小灯泡的亮度时,滑动变阻器的接法有以下几种,回答下列问题。

(1) 在滑动变阻器的接法中,图戊、己的接法不能改变灯泡的亮度。图甲、乙、丙、丁的接法能改变灯泡的亮度。
(2) 滑片向右移动,能使灯泡变亮的是图甲、丁的接法。滑片向右移动,能使灯泡变暗的是图乙、丙的接法。
(3) 用滑动变阻器改变小灯泡的亮度,滑动变阻器应该与小灯泡串联。
2. 使用滑动变阻器时需注意
(1) 接通电路前,滑片应移至电阻最大处。
(2) 使用滑动变阻器不但能改变电路中的电流大小,还能调节用电器两端的电压。

答案： 1.
(1)戊、己　甲、乙、丙、丁
(2)甲、丁　乙、丙
(3)串
2.
(1)电阻最大处　
(2)电流　电压
