《2025年同步导学与优化训练九年级物理上册人教版》

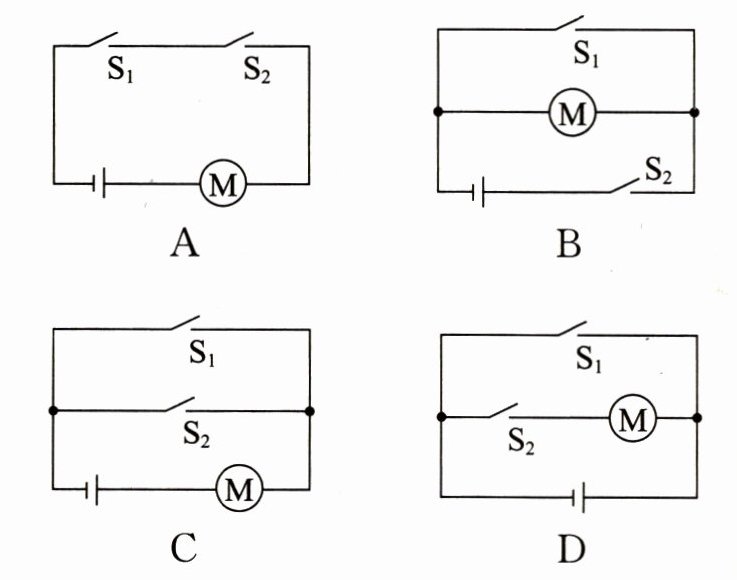

1.(菏泽中考)为确保安全,某品牌电动车须拧动钥匙(相当于闭合开关$S_1$)且按下按键(相当于闭合开关$S_2$)才能启动。下列电路设计符合要求的是 (A)

A.
B.
C.
D.

答案： A

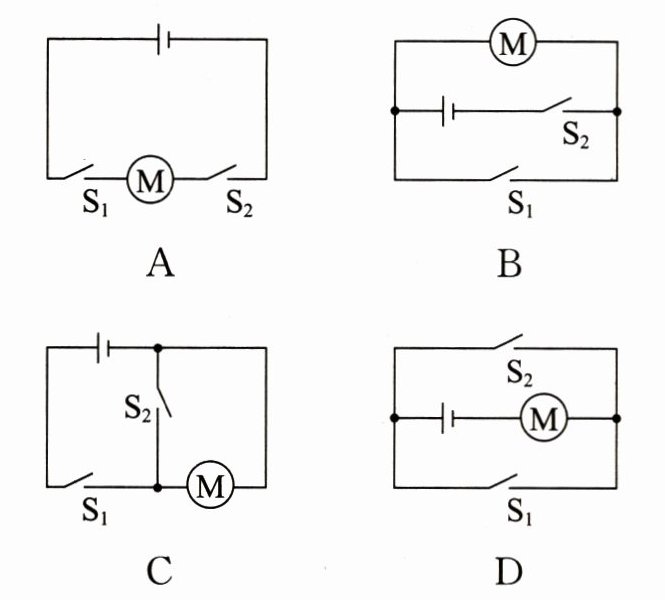

2.(泰安中考)小文同学家安装了密码门锁,能通过输入密码($S_1$)或利用钥匙($S_2$)单独驱动电动机工作而打开门锁。下列电路设计符合要求的是 (D)

A.
B.
C.
D.

答案： D

3.电冰箱冷藏室中的照明灯L由门控开关$S_1$控制,压缩机(电动机)由温控开关$S_2$控制,要求照明灯和压缩机既能单独工作又能同时工作。下列电路中符合上述特点的是 (A)
A.
B.
C.
D.

答案： A

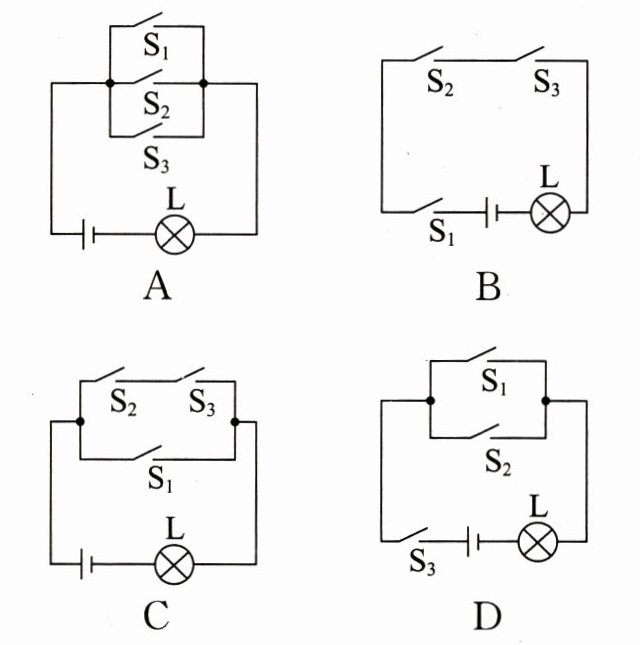

4.(枣庄中考)常用智能手机是通过指纹开关$S_1或密码开关S_2$来解锁的,若其中任何一种方式解锁失败后,则锁定开关$S_3$均会断开而暂停手机解锁功能,开关$S_3$将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功,则图中符合要求的模拟电路是 (D)

A.
B.
C.
D.

答案： D
