探究并联电路中干路电流与各支路电流的关系
[实验思路]
在如图所示的电路中,在$A$、$B$、$C$三点接入电流表,分别测量支路和干路中的电流大小,根据实验数据判定并联电路中干路电流与各支路电流的关系。

[实验过程]

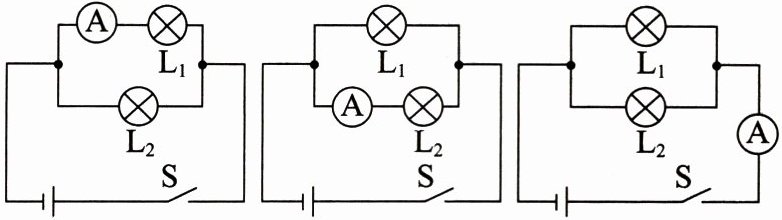

(1)设计实验电路,画出分别用电流表测量$A$、$B$、$C$三点电流的电路图。
(2)根据电路图连接电路,并进行测量。

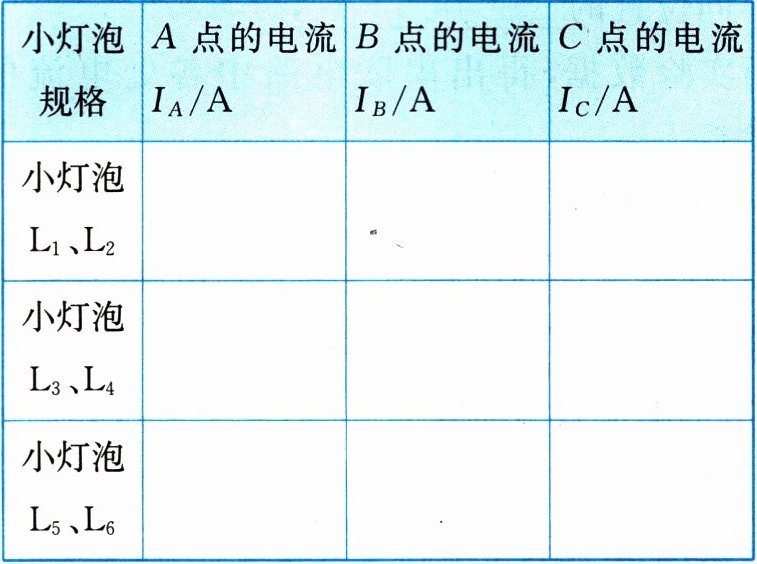

(3)把测量数据记录在表格中。
(4)换上另外两个规格 (不同)的小灯泡,再次测量并记录各点的电流。
(5)实验数据如下表所示。
| 小灯泡规格 | $A点的电流I_{A}/A$ | $B点的电流I_{B}/A$ | $C点的电流I_{C}/A$ |
| 小灯泡$L_{1}$、$L_{2}$ | 0.26 | 0.12 | 0.38 |
| 小灯泡$L_{3}$、$L_{4}$ | 0.20 | 0.28 | 0.48 |
| 小灯泡$L_{5}$、$L_{6}$ | 0.16 | 0.30 | 0.46 |

[实验结论]
在并联电路中,$A$、$B$、$C三点的电流I_{A}$、$I_{B}$、$I_{C}$的大小满足 $I_{C}=I_{A}+I_{B}$。

答案： [实验过程]
(4)不同
(5)示例：
小灯泡规格 A点的电流$I_{A}/A$ B点的电流$I_{B}/A$ C点的电流$I_{C}/A$
小灯泡$L_{1}$、$L_{2}$ 0.26 0.12 0.38
小灯泡$L_{3}$、$L_{4}$ 0.20 0.28 0.48
小灯泡$L_{5}$、$L_{6}$ 0.16 0.30 0.46
[实验结论]$I_{C}=I_{A}+I_{B}$

1. 在并联电路中,干路中的电流等于各支路中的电流之和。
2. 实验中要选用规格不同的灯泡,这样才能得出普遍性的规律。
3. 实验改进

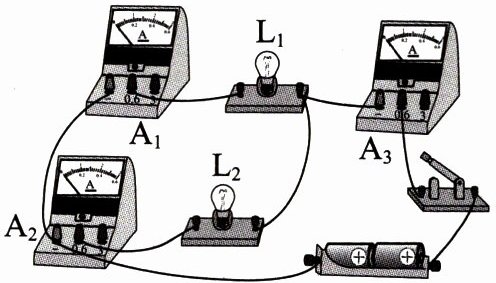

本实验可以把三个相同规格的电流表直接接到$A$、$B$、$C$三点上,同时测出$I_{A}$、$I_{B}$、$I_{C}$的大小,如图所示。

答案： 1. 各支路中的电流之和
