《2025年同步导学与优化训练九年级物理上册人教版》

1. 关于如图所示的电路图,下列说法正确的是(B)

A.电流表分别接在A、B、C点时,测量结果不同
B.电压表正确连接在A、B两点间,可以测量$L_1$两端的电压
C.电流表串联在电路中,是因为它的电阻很大,可以保护电路
D.将电压表接A点的接线柱直接改接到C点,可以测量$L_2$两端的电压

答案： B

2. 如图所示的电路,当$S_1$闭合、$S_2$断开时,电压表的示数为2.5 V；当$S_1$断开、$S_2$闭合时,电压表示数为6 V,则灯$L_2$两端的电压为3.5V,电源电压为6V；$S_1、$$S_2$均闭合时,电压表示数为6V。

答案： 3.5　6　6

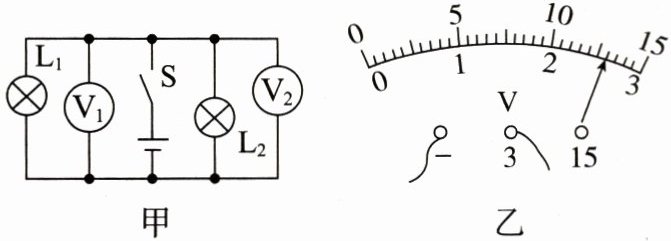

3. 图甲所示电路中,闭合开关S后,电压表$V_1$的示数如图乙所示,则电压表$V_1$的示数为2.6V,电源电压是2.6V。

答案： 2.6　2.6

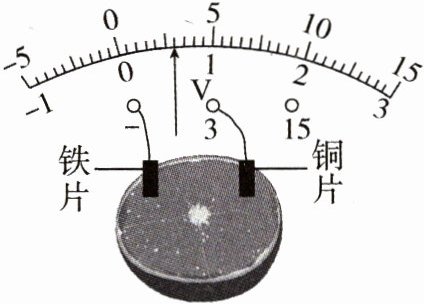

4. (淮安中考)如图所示,取一个橙子,把铜片、铁片插入其中,制成一个水果电池。

(1)用电压表测量电压,该水果电池的电压为0.6V,水果电池将化学能转化为电能。
(2)该水果电池的正极是铜片(选填“铁片”或“铜片”)。
(3)为获得更高的电压,可以将多个水果电池串联。

答案：
(1)0.6　化学　
(2)铜片　
(3)串

5. 在探究并联电路电压规律的实验中,小明使用了两个规格相同的灯泡。
(1)如图甲,小明已完成部分电路连接,闭合开关,灯泡$L_1、$$L_2$的发光情况是两灯都不发光,电压表有(选填“有”或“无”)示数。请用笔画线在图中增加一条导线,使电路连接正确(导线不能交叉)。

(2)如图乙所示电路,将电压表正确接在a、b两点,闭合开关后,电压表的示数如图丙所示,则电压表示数为2.8V。
(3)依次将电压表改接到c、d两点和e、f两点,发现电压表示数与(2)中电压表示数相同,由此他得出结论：在并联电路中,各支路两端的电压相等且等于电源电压。此实验不科学(选填“科学”或“不科学”),接下来应该进行的操作是更换不同规格的灯泡多次实验。

答案：
(1)两灯都不发光　有　
(2)2.8　
(3)不科学　更换不同规格的灯泡多次实验
