《2025年同步导学与优化训练九年级物理上册人教版》

6. 如图所示,电源电压不变,闭合开关 $S$,灯泡 $L_{1}$、$L_{2}$ 都发光,一段时间后,其中一个灯泡突然熄灭,而电流表和电压表的示数都不变。产生这一现象的原因可能是 (C)

A.灯泡 $L_{1}$ 断路
B.灯泡 $L_{1}$ 短路
C.灯泡 $L_{2}$ 断路
D.灯泡 $L_{2}$ 短路

答案： C

7. 如图所示的电路,灯 $L_{1}$、$L_{2}$ 规格相同,闭合开关,只有一盏灯亮,电流表无示数,电压表有示数,其故障可能是 (B)

A.灯 $L_{1}$ 断路
B.灯 $L_{2}$ 断路
C.灯 $L_{1}$ 短路
D.灯 $L_{2}$ 短路

答案： B

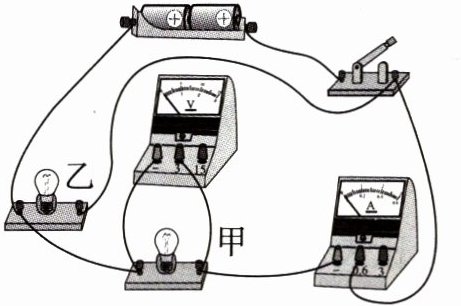

8. 如图所示,闭合开关,甲、乙两灯泡均发光,过一会儿,其中一个灯泡突然熄灭,一个电表指针仍明显偏转,另一个电表示数为 $0$。造成此现象的原因可能是 (C)

A.甲灯短路
B.乙灯短路
C.甲灯断路
D.乙灯断路

答案： C

9. 如图所示,电源电压保持不变。开关 $S$ 闭合后,三个电表示数均未发生变化。只有一个定值电阻发生故障,下列判断正确的是 (B)

A.电阻为 $R_{1}$ 的定值电阻一定断路
B.电阻为 $R_{2}$ 的定值电阻一定断路
C.电阻为 $R_{1}$ 的定值电阻一定短路
D.电阻为 $R_{2}$ 的定值电阻一定短路

答案： B

10. 如图所示,电源电压不变,闭合开关 $S$,两灯均发光。一段时间后,一盏灯突然熄灭,电流表的示数变为 $0$,电压表的示数不变,出现这一现象的原因可能是 (B)


A.灯 $L_{1}$ 断路
B.灯 $L_{2}$ 断路
C.灯 $L_{1}$ 短路
D.灯 $L_{2}$ 短路

答案： B
