情境探究

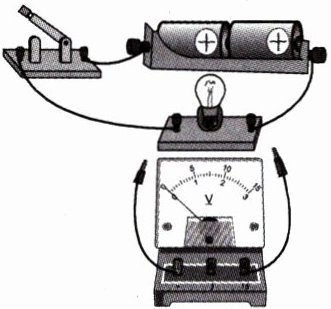

测量电压的电压表如图所示,参考电压表的使用说明书,完成下列问题。

1. 电压表的使用
(1)电压表应该怎样跟用电器连接？
电压表应并联在待测用电器两端。
(2)电压表的“+”接线柱应该接在靠近电源正极的位置，“-”接线柱接在靠近电源负极的位置。
(3)在连接电压表时,若正、负接线柱接反了,则电压表的指针会反向偏转。
(4)选择的测量范围太大会导致指针偏转范围很小，读数不准确。
2. 电压表的读数步骤
(1)明确电压表所使用的测量范围；
(2)确定电压表的分度值；
(3)看指针总共向右偏转了多少个小格。

答案： 1.
(1)电压表应并联在待测用电器两端。
(2)靠近电源正极的位置 靠近电源负极的位置
(3)反向偏转
(4)指针偏转范围很小，读数不准确 2.
(1)测量范围
(2)分度值

1. 电压表的电路图符号是Ⓥ。

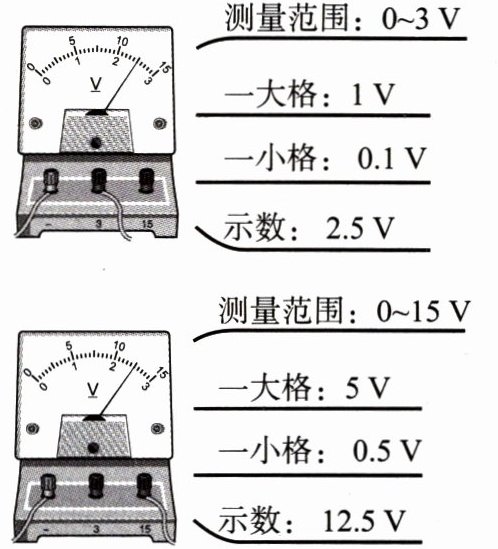

2. 电压表有两个测量范围,如图所示,分别是0～3V和0～15V。

3. 在不超过测量范围的前提下,尽可能选用小的测量范围测电压,以提高测量精度。

答案： 1. Ⓥ
2. 0～3V；0～15V
3. 小

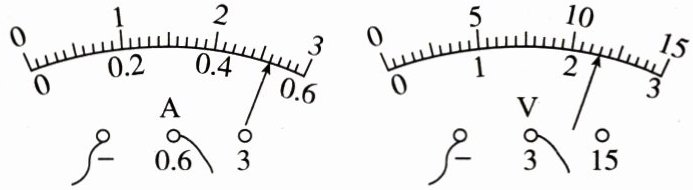

例3 如图所示,电流表读数为0.52A,电压表读数为2.3V。

答案： 0.52 2.3

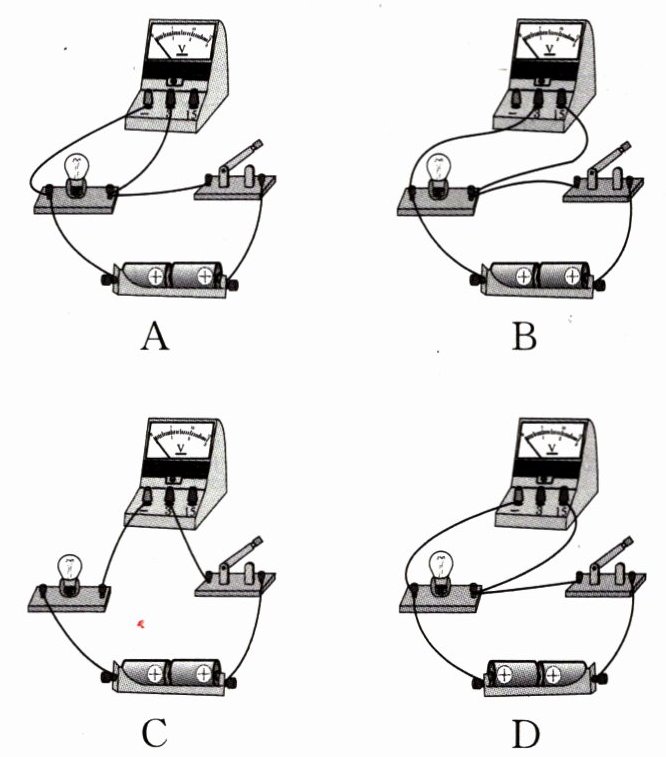

例4 用电压表测灯泡两端电压的电路如图所示,其中电压表使用正确的是(A)

答案： A

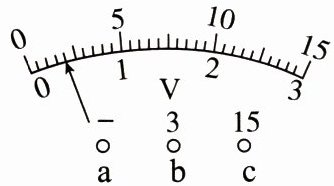

例5 在用有0～3V和0～15V两个测量范围的电压表测电压时,电压表的“-”接线柱已接入电路,用0～15V测量范围试触时,指针位置如图所示,下一步操作是(D)

A.接入电压表的c接线柱再读数
B.接入电压表的b接线柱再读数
C.断开开关,接入电压表的c接线柱,闭合开关后读数
D.断开开关,接入电压表的b接线柱,闭合开关后读数

答案： D
