《2025年同步导学与优化训练九年级物理上册人教版》

1. 甲、乙、丙三灯组成串联电路,若闭合开关后发现甲灯暗、乙灯较亮、丙灯最亮,则通过三灯的电流$I_{甲}$、$I_{乙}$、$I_{丙}$大小关系是 (B)
A.$I_{甲}＞I_{乙}＞I_{丙}$
B.$I_{甲}= I_{乙}= I_{丙}$
C.$I_{甲}＜I_{乙}＜I_{丙}$
D.无法确定

答案： B

2. 某学习小组对“串联电路中电流处处相等”这个知识表示怀疑,他们认为电流流过小灯泡,小灯泡发光会消耗电能,电流应该会减小。于是他们想通过实验来验证“串联电路中电流处处相等”这个结论是否正确。请你帮他们设计实验进行探究。
(1)实验器材名称：电源、开关、不同规格的小灯泡、电流表、导线若干。
(2)简要说明实验步骤：①把两个小灯泡与其他器材连接成串联电路；②用电流表分别测量两个小灯泡之间、小灯泡与电源正极之间、小灯泡与电源负极之间的电流，把数据记录在表格中；③换上另外两个规格不同的小灯泡，再次测量并记录各处的电流；④分析实验数据，得出结论。

答案：
(1)电源、开关、不同规格的小灯泡、电流表、导线若干
(2)①把两个小灯泡与其他器材连接成串联电路；②用电流表分别测量两个小灯泡之间、小灯泡与电源正极之间、小灯泡与电源负极之间的电流，把数据记录在表格中；③换上另外两个规格不同的小灯泡，再次测量并记录各处的电流；④分析实验数据，得出结论

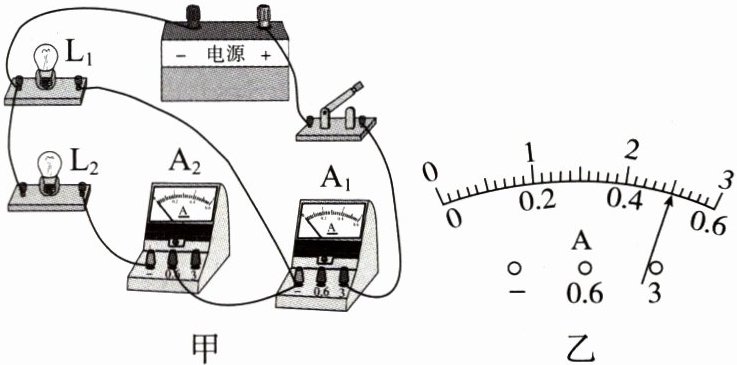

3. 图甲所示的电路中,电流表$A_{1}的示数为1.2A$,电流表$A_{2}$的示数如图乙所示。下列判断正确的是 (B)

A.电流表$A_{1}测量的是通过L_{1}$的电流
B.电流表$A_{2}测量的是通过L_{2}$的电流
C.通过$L_{1}的电流为1.2A$
D.通过$L_{2}的电流为2.5A$

答案： B

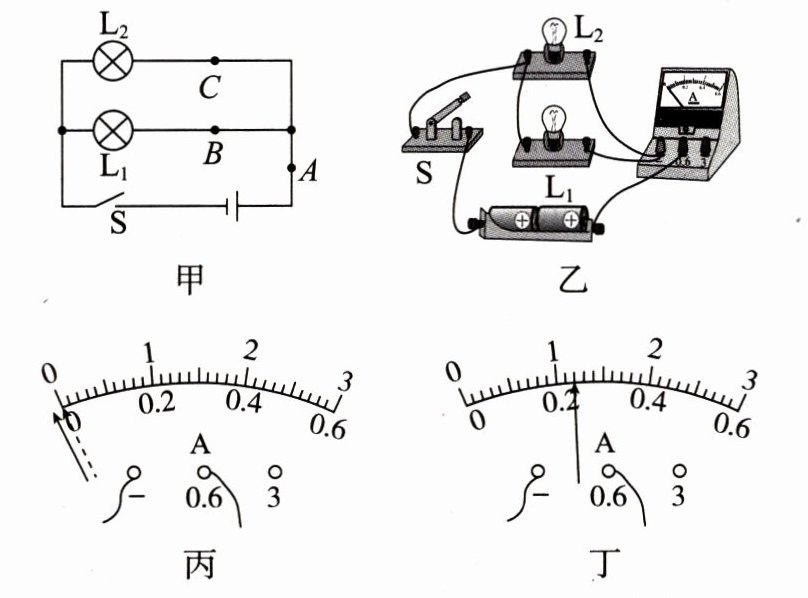

4. 为了探究并联电路的电流规律,小星同学设计了如图甲所示的电路进行实验。
(1)连接电路时,开关应处于 (选填“断开”或“闭合”)状态。
(2)图乙实物图中,电流表测量图甲中 (选填“$A$”“$B$”或“$C$”)处电流。

(3)图乙中移动一根导线就可以测量$B$处的电流,请你在需要移动的导线上画“$×$”,并用笔画线代替导线正确连接电路。
(4)在测量电流的过程中,闭合开关前电流表的指针出现了如图丙所示的情况,出现该现象的原因是 。
(5)排除故障后,电流表测量$C$处电流的大小如图丁所示,则电流表的示数为 A。
(6)小星同学收集到几个组的数据如下表,分析数据可得出实验结论：在并联电路中,干路电流 (选填“大于”“小于”或“等于”)各支路电流之和。

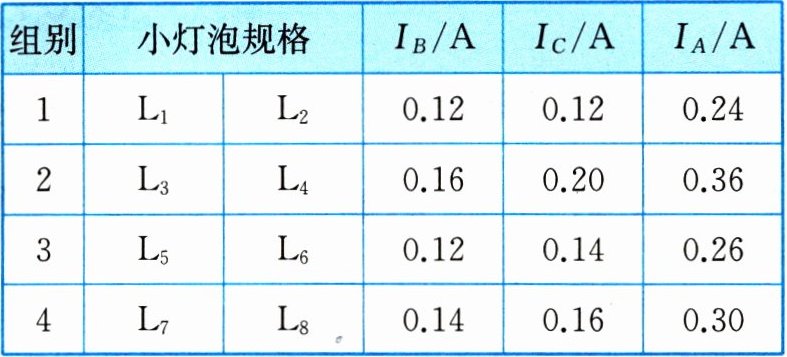

| 组别 | 小灯泡规格 | $I_{B}/A$ | $I_{C}/A$ | $I_{A}/A$ |
| $1$ | $L_{1}$ $L_{2}$ | $0.12$ | $0.12$ | $0.24$ |
| $2$ | $L_{3}$ $L_{4}$ | $0.16$ | $0.20$ | $0.36$ |
| $3$ | $L_{5}$ $L_{6}$ | $0.12$ | $0.14$ | $0.26$ |
| $4$ | $L_{7}$ $L_{8}$ | $0.14$ | $0.16$ | $0.30$ |

答案：

(1)断开
(2)A
(3)如图所示。

(4)电流表未调零
(5)0.24
(6)等于
