《2025年同步导学与优化训练九年级物理上册人教版》

1. 在串联电路中,开关可以控制所有用电器,开关的位置对它控制的电路无影响;在并联电路中,干路开关可以控制所有用电器,支路开关只能控制其所在支路的用电器。
2. 在串联电路中,各用电器工作相互影响,若其中一个断开,则其他用电器均无法工作;在并联电路中,各支路用电器互不影响,若其中一个断开,则其他用电器可照常工作。(均选填“互不影响”或“相互影响”)

答案： 2. 相互影响；互不影响

例2 在连接串联电路实验中,实验电路如图所示。

(1) 在连接电路时,开关应该处于断开状态。
(2) 连接好电路闭合开关S,小惠发现两个灯泡都不亮,她用手按一下灯泡$L_1,$仍然都不亮,按一下灯泡$L_2,$两灯都亮,松手后两灯又不亮,则故障可能是L₂与灯座接触不良(选填$“L_1$灯丝断了$”“L_2$灯丝断了$”“L_1$短路$”“L_2$与灯座接触不良”)。
(3) 排除故障后,闭合开关两灯同时亮,断开开关两灯同时灭;将开关S换接到$L_1$和$L_2$之间、$L_1$和电池正极之间,观察到同样的现象。这样操作的目的是探究在串联电路中开关的作用与位置是否有关。

答案：
(1)断开
(2)L₂与灯座接触不良
(3)在串联电路中开关的作用与位置是否有关

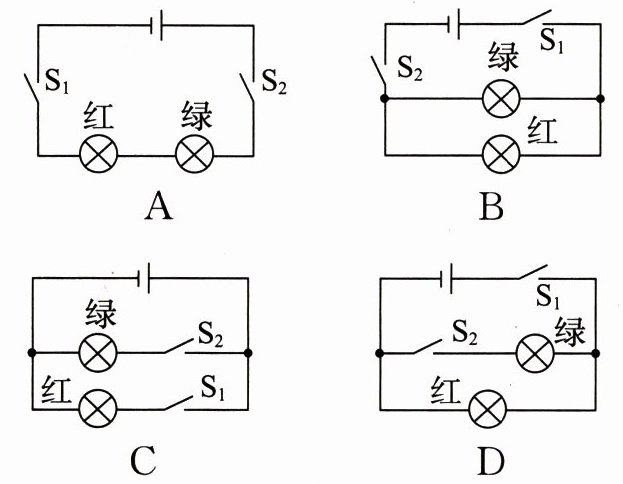

例3 (淄博中考)为停车场设计“车位占用”提醒模拟电路,要求车位被占用时,该车位上方只有红色指示灯亮;车位未被占用时,上方只有绿色指示灯亮。下列电路能实现上述要求的是(C)

【方法规律】

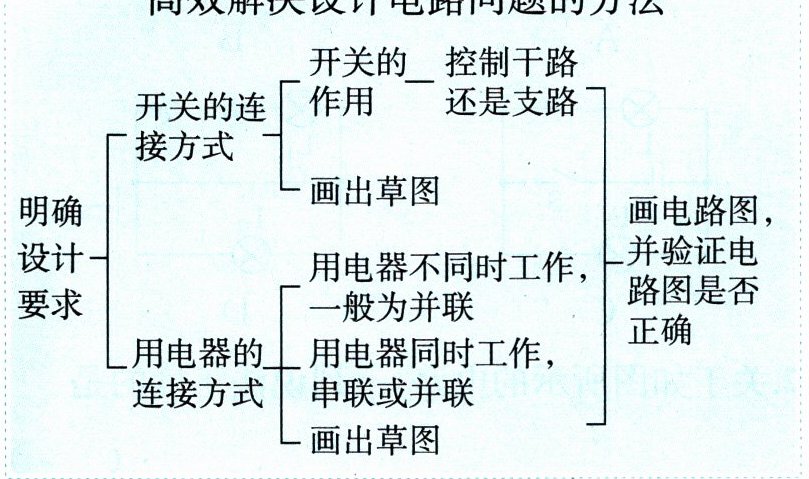

高效解决设计电路问题的方法

答案： C
