《2025年一课一练创新练习九年级物理人教版》

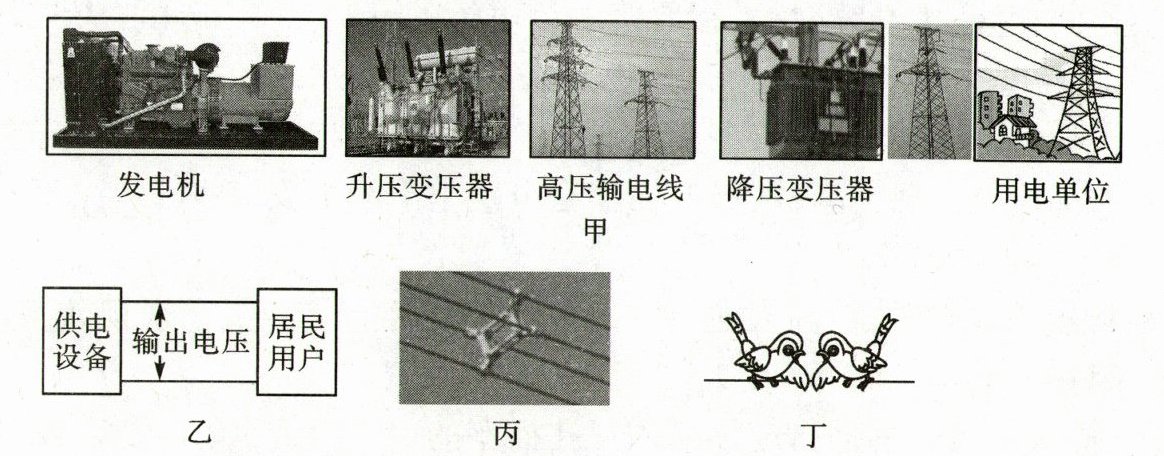

21. 图甲是电能输送的示意图。在输电线上，由于电流的热效应，必然有一部分电能转化成内能而损失掉，导线越长，损失越多。目前远距离送电主要采取高压送电的方式来实施。在保证输送功率不变的情况下，采用提高电压的方法减少线路上的损失。把发电机、高压输电线、变压器这些统称为供电设备，电能输送的示意图就可以作如图乙的简化。

(1)从发电厂发出的电进入家庭后，变压器使电压的大小改变两次，最终直接进入家庭的电压为$220\ V$。输电过程中导线的温度升高，本质是电流具有热效应。
(2)在输电阶段，输电线上常用图丙装置将四根导线并联起来，相当于增大导线的横截面积，从而减小了导线的电阻，以达到减少输电线上电能损失的目的。
(3)如果供电设备的输出电压恒为$220\ V$，通过总电阻为$0.5\ \Omega$的输电线向居民楼内用户供电，则家用电器的实际电压小于(选填“大于”“小于”或“等于”)$220\ V$。
(4)采用高压输电可减少电能在线路上的损失，原因是由焦耳定律可知：导线电阻、通电时间不变的情况下，只有减小$I$，才可以减小电能的损失。又由$P = UI$可知，当发电站输送功率一定时，要减小$I$，需增大输电电压，若输电电压由$22\ kV$提高到$220\ kV$，则提高电压后输电线路上损耗的功率与原来损耗的功率之比为1:100。
(5)如图丁所示，鸟儿落在$110\ kV$的高压输电线上，虽然通电的高压线是裸露电线，但鸟儿仍然安然无恙。这是因为D。
A. 鸟儿有耐高压的天性
B. 鸟爪是干燥的，所以鸟不导电
C. 鸟儿的电阻极大，所以无电流通过
D. 鸟爪间电线电阻远小于鸟儿电阻，通过鸟儿的电流极小

答案： 21.
(1)两次 热
(2)横截面积 电阻
(3)小于
(4)1:100
(5)D
