《2025年一课一练创新练习九年级物理人教版》

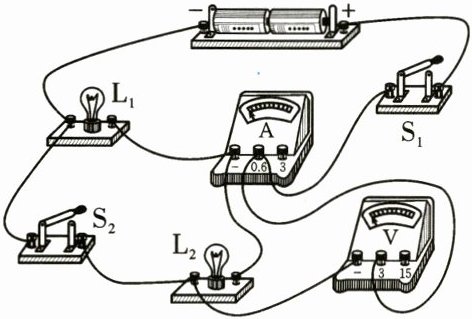

14. 如图所示的电路中，闭合开关$S_1$、$S_2$，小灯泡$L_1$和$L_2$正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是(ACD)


A.$L_1$与$L_2$并联
B.电流表测通过$L_2$的电流
C.$L_1$与$L_2$两端的电压相等，均等于电压表的示数
D.当开关$S_1$闭合$S_2$断开时，小灯泡$L_1$正常发光

答案： 14.ACD 【解析】由图可知，闭合开关S₁、S₂，电路有两条电流的路径，所以L₁与L₂并联，故A正确；图中电流表测通过L₁和L₂的电流之和故B错误；图中电压表并联在L₂两端，根据并联电路电压特点可知，L₁与L₂两端的电压相等，等于电压表的示数，故C错误；当开关S₁闭合、S₂断开时，灯泡L₁接通，L₂断开，由于并联电路对各支路互不影响，所以小灯泡L₁仍能正常发光，故D正确。

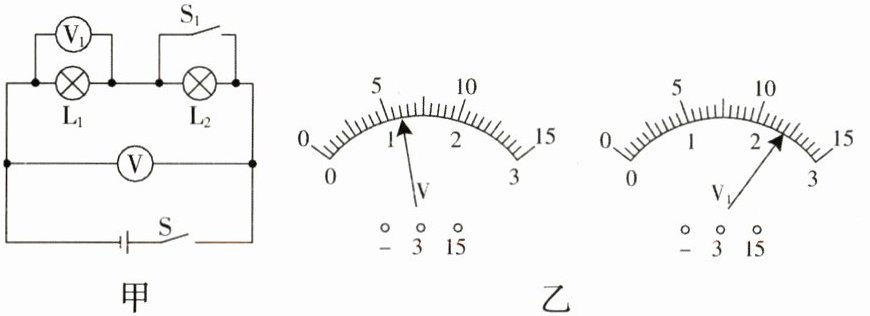

15. 如图甲所示，小灯泡$L_1$和$L_2$串联在电路中，只闭合开关S，两电压表的示数如图乙所示。求：
(1)电源的电压；
(2)小灯泡$L_2$两端的电压；
(3)再闭合开关$S_1$后电压表$V_1$的示数。

答案： 15.解：
(1)两灯泡串联，电压表V₁测L₁两端的电压，电压表V测电源电压；电压表V的示数一定要比V₁的示数大，所以电压表V用的是大量程，而V₁用的是小量程，所以电压表V₁的示数（也就是L₁两端的电压）U₁=2.4 V，电源电压U=6 V。
(2)由串联电路中电压的规律可得小灯泡L₂两端的电压U₂=U-U₁=6 V-2.4 V=3.6 V。
(3)闭合开关S₁后，小灯泡L₂被短路，电路变成只有小灯泡L₁的简单电路，此时小灯泡L₁两端的电压U'=U=6 V，即电压表V₁的示数变为6 V。
