《2025年一课一练创新练习九年级物理人教版》

8. 上图为一个电表的表盘，但根据所学的其他电表的读数方法可知，该仪表测量的物理量是$\underline{​电阻​}，$它的示数是$\underline{​16​}。$电阻15 Ω

答案： 8.电阻 15 Ω

9. 以下做法能使导体电阻变大的是(C)

A.减小通过导体的电流
B.增大导体两端的电压
C.将导体均匀拉长
D.将导体对折

答案： 9.C 【解析】导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过导体的电流无关；将导体均匀拉长，长度变长，横截面积变小，电阻变大，可以使连入电路的导体电阻变大；将导体对折后接入电路，长度变小，横截面积变大，导体的电阻变小。

10. 如图所示的电路中，闭合开关，电压表$V_1$的示数是6V，电压表$V_2$的示数为8V，若$L_3$两端的电压是$L_1$两端电压的两倍，则电源的电压是(C)

A.8V
B.9V
C.10V
D.11V

答案： 10.C 【解析】由电路图可知，三灯泡串联，V₁测L₁、L₂两端的电压，V₂测L₂、L₃两端的电压，L₃两端的电压是L₁两端电压的两倍，假设L₁、L₂、L₃两端的电压分别是U₁、U₂、U₃，则由于串联电路中总电压等于各分电阻电压之和，则有
U₁+U₂=6 V ①
U₂+U₃=8 V ②
U₃=2U₁ ③
得U₁=2 V,U₂=4 V,U₃=4 V
故总电压是2 V+4 V+4 V=10 V

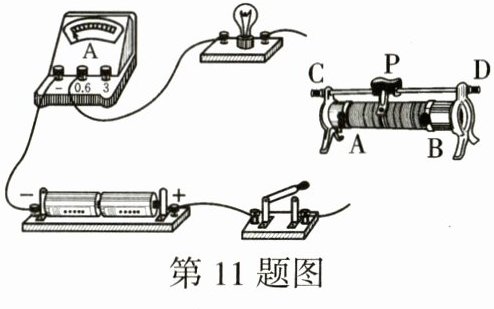

11. 在“用滑动变阻器改变小灯泡的亮度”的实验课上，老师给出的实验器材如图所示。闭合开关后，将滑片P向右滑动时，灯变亮，连入电路中的接线柱应是(B)

A.A和B
B.C和B
C.A和D
D.C和D

答案： 11.B 【解析】滑动变阻器应“一上一下”各选取一个接线柱接入电路中，由题意可知，将滑片P向右滑动时，灯变亮，说明电路中的电流变大，则滑动变阻器接入电路的电阻变小，变阻器接入电路中的电阻丝长度变小，所以，由图可知一定选择了右下角的接线柱B，上方可选取C接线柱或D接线柱，则连入电路中的接线柱可能选择的是“B和C”或者“B和D”。

12. 右图是银、铜、铝、铁四种材料的导电性能的排序，从下至上，材料的导电性能依次增强。不考虑温度对电阻的影响，则(D)

A.银导线的电阻最小
B.铁导线的电阻最大
C.铝导线比铜导线的电阻大
D.长度和横截面积相同的铁导线比铜导线的电阻大

答案： 12.D

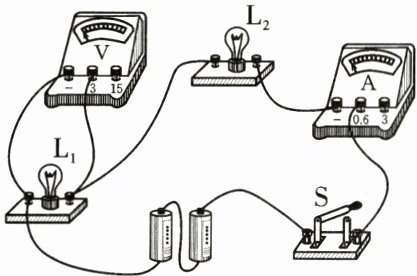

13. 如图所示的电路中，闭合开关S后，灯泡$L_2$发光、$L_1$不发光，电流表有示数，电压表无示数，则该电路中的故障不可能是(ABD)

A.灯$L_1$断路
B.灯$L_2$断路
C.灯$L_1$短路
D.灯$L_2$被短路

答案： 13.ABD 【解析】由图可知，灯泡L₁、L₂串联，电压表测量L₁两端的电压，电流表测量电路中的电流；闭合开关后，L₂发光，电流表有示数，说明电路是通路而且灯L₂完好；灯L₁不发光，且电压表无示数则可能是灯泡L₁短路或电压表短路，故ABD符合题意。
