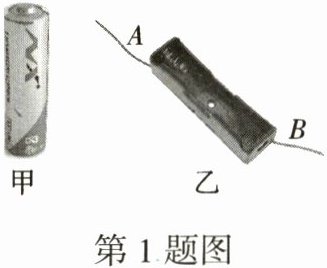

1. 图甲是一节新的干电池，其电压为$\underline{1.5}$V；将干电池正确装入图乙所示的电池盒中，则电池盒的正极是\underline{$B$}（选填“$A$”或“$B$”）端。
1.5
B
答案：
1.1.5 B 【解析】一节新的干电池的电压为1.5 V，干电池与电池盒弹簧接触的一端为负极，另一端为正极，将干电池正确装入图乙所示的电池盒中，则电池盒的正极是B端。

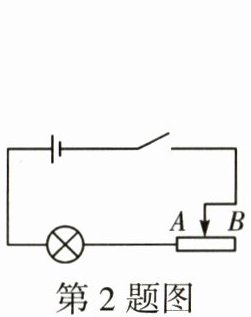

2. 某调光台灯简化电路图如图所示，电源电压保持不变。为使台灯变亮，滑片应向$\underline{左}$端移动。台灯工作一段时间后，发现无论怎样调节滑片，台灯一直很亮且亮度不变，电路发生的故障可能是滑动变阻器$\underline{短路}。$
左
答案：
2.左 短路 【解析】闭合开关，灯泡和滑动变阻器串联，为使台灯变亮，滑动变阻器接入电路的阻值应变小，滑片应向左端移动。台灯工作一段时间后，发现无论怎样调节滑片，台灯一直很亮且亮度不变，则电路的故障可能是滑动变阻器短路。

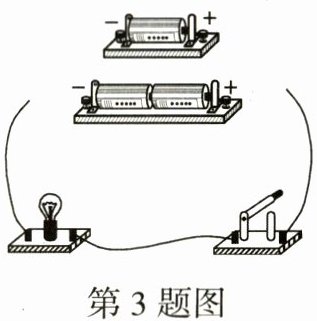

3. 如图所示，分别将1节电池和2节电池接入它下面电路的两根导线间，闭合开关后，会观察到两种接法小灯泡的亮度$\underline{不一样}（$选填“一样”或“不一样”）。若某收音机工作时需要的电压是6V，则需要4节新干电池$\underline{串联}（$选填“串联”或“并联”）起来作为电源。
答案：
3.不一样 串联

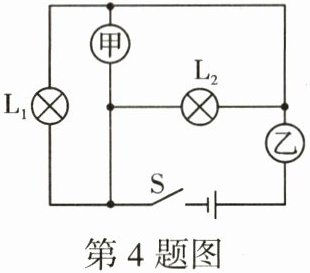

4. 如图所示的电路中，甲、乙是连接在电路中的两只电学仪表，闭合开关S后，灯$L_1$、$L_2$均正常发光，则甲是\underline{电流表}，乙是\underline{电压表}。（均选填“电流表”或“电压表”）
电压表
电流表
答案：
4.电压表 电流表 【解析】由图可知，乙串联在电路中，一定是电流表；此时，若甲也是电流表则会形成电源短路，故甲不可能是电流表；若甲是电压表，则两灯泡并联，甲可以测量并联电路的电压。因此可判断甲是电压表，乙是电流表。

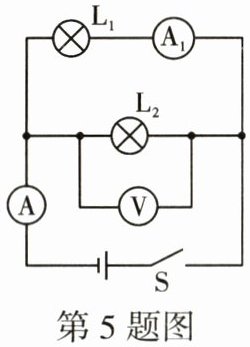

5. 如图所示，电源电压为3V，闭合开关S后，电流表A的示数为0.54A，电流表$A_1$的示数为0.2A，则通过小灯泡$L_2$的电流为\underline{0.34}A，电压表V的示数为\underline{3}V。
0.34
答案：
5.0.34 3 【解析】当开关闭合时，两灯泡并联，电流表A测干路的电流，电流表A₁通过测灯L₁的电流，已知电流表A的示数为0.54 A，即干路电流I=0.54 A；电流表A₁的示数为0.2 A，则通过小灯泡L₁的电流I₁=0.2 A，因为并联电路中干路电流等于各支路电流之和，所以通过灯泡L₂的电流I₂=I-I₁=0.54 A-0.2 A=0.34 A；电压表V测量电源电压，则电压表V的示数为3 V。
6. 一根电阻丝的电阻为R，如果剪掉一截，余下部分的电阻会$\underline{变小}，$如果将它均匀拉长，与拉长前相比电阻会$\underline{变大}。$（均选填“变大”“变小”或“不变”）
答案：
6.变小 变大

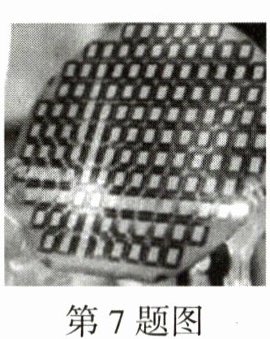

7. 下图是制造芯片用的硅晶片，也叫晶圆，其原始材料是纯度极高的硅，属于$\underline{半导体}$材料，该材料在光、电子领域有着广泛应用；科学家研究出在低温下具有零电阻的$\underline{超导}$材料，该材料可使中国科学家在磁悬浮、核磁共振成像等领域取得重要进展和应用。
答案：
7.半导体 超导 【解析】制造芯片用的硅晶片，也叫晶圆，其原始材料是纯度极高的硅，属于半导体材料，该材料在光、电子领域有着广泛应用；科学家研究出在低温下具有零电阻的超导材料，该材料可使中国科学家在磁悬浮、核磁共振成像等领域取得了重要的进展和应用。
