21.【探究名称】探究灯泡的亮度与灯泡两端的电压的关系。
【问题】小华发现移动滑动变阻器时，小灯泡的亮度是不同的，因此他猜想：小灯泡的亮度到底与什么因素有关？于是小华设计相应的实验，进行探究小灯泡的亮度与哪些因素有关。
【证据】小华在“探究小灯泡的亮度与哪些因素有关”的实验中，所用电源为两节干电池，小灯泡上标有“2.5 V”字样。

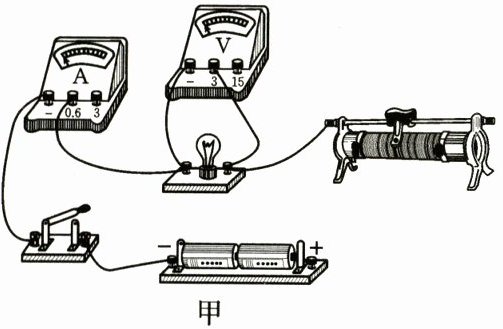

(1)请你用笔画线代替导线，在图甲中把电路连接完整(滑片向右移动，灯泡变亮)。
(2)闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数。若电路中只有一处故障，这个故障可能是：
(3)排除故障后继续实验，小华进行了6次测量，并将有关数据及现象记录在表格中。请你分析第1次实验中小灯泡不亮的原因：

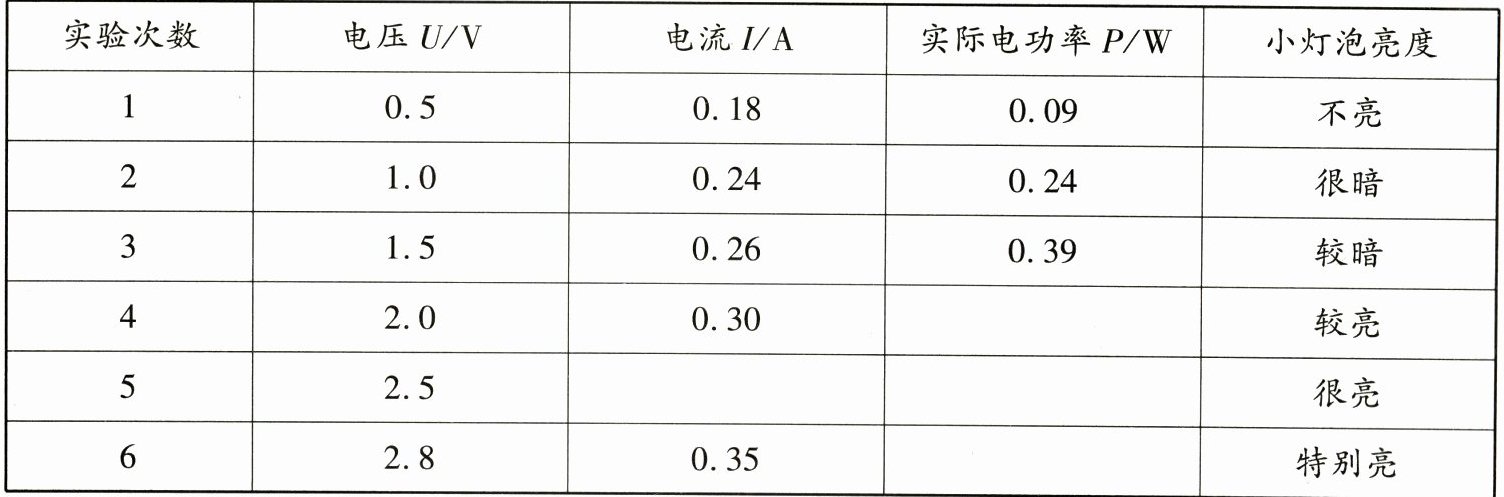

实验次数电压$U$/V电流$I$/A实际电功率$P$/W小灯泡亮度10.50.180.09不亮21.00.240.24很暗31.50.260.39较暗42.00.30 较亮52.5 0.75很亮62.80.350.98特别亮

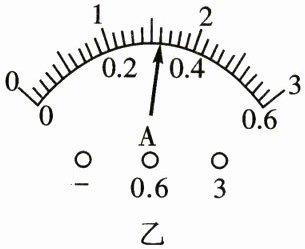

(4)小华发现当灯泡两端的电压为2.5 V时，电流表的示数如图乙所示，则此时电流表的示数为
【解释】通过数据分析，得出实验结论：小灯泡两端的电压越高，
【交流】

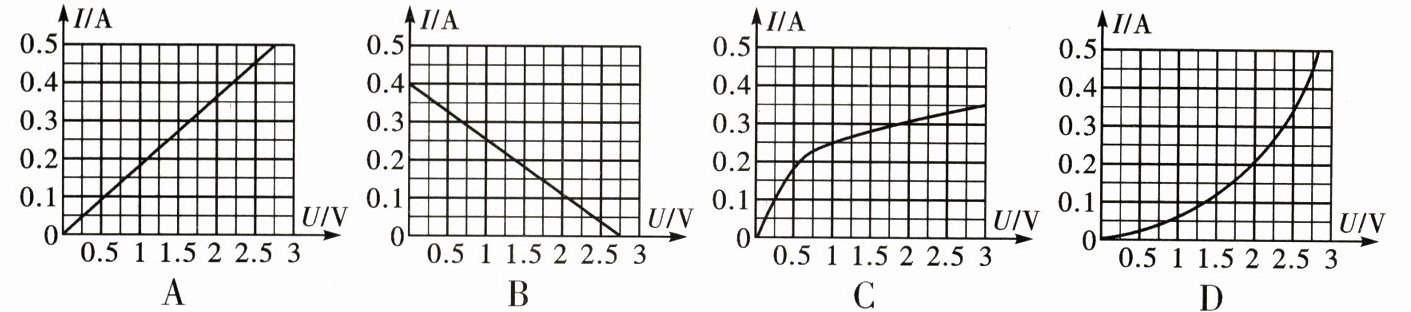

(5)下列图像中能正确反映通过小灯泡的电流与小灯泡两端电压关系的是
(6)不更改器材，小华想探究电流与电压的关系，小明指出不能完成，小明的理由是
【问题】小华发现移动滑动变阻器时，小灯泡的亮度是不同的，因此他猜想：小灯泡的亮度到底与什么因素有关？于是小华设计相应的实验，进行探究小灯泡的亮度与哪些因素有关。
【证据】小华在“探究小灯泡的亮度与哪些因素有关”的实验中，所用电源为两节干电池，小灯泡上标有“2.5 V”字样。
(1)请你用笔画线代替导线，在图甲中把电路连接完整(滑片向右移动，灯泡变亮)。
(2)闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数。若电路中只有一处故障，这个故障可能是：
灯泡短路
。(3)排除故障后继续实验，小华进行了6次测量，并将有关数据及现象记录在表格中。请你分析第1次实验中小灯泡不亮的原因：
小灯泡实际功率太小
。实验次数电压$U$/V电流$I$/A实际电功率$P$/W小灯泡亮度10.50.180.09不亮21.00.240.24很暗31.50.260.39较暗42.00.30 较亮52.5 0.75很亮62.80.350.98特别亮
(4)小华发现当灯泡两端的电压为2.5 V时，电流表的示数如图乙所示，则此时电流表的示数为
0.32
A；粗心的小华只计算了三次实验小灯泡的电功率，请你帮他计算出小灯泡的额定功率为0.8
W。【解释】通过数据分析，得出实验结论：小灯泡两端的电压越高，
实际电功率越大
，灯泡越亮。【交流】
(5)下列图像中能正确反映通过小灯泡的电流与小灯泡两端电压关系的是
C
。(6)不更改器材，小华想探究电流与电压的关系，小明指出不能完成，小明的理由是
小灯泡在不同电压下的电阻是不相同的
。
答案：
21.【证据】

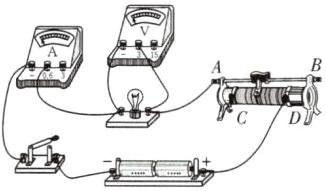

(1)如图所示
(2)灯泡短路
(3)小灯泡实际功率太小
(4)$0.32$ $0.8$
【解释】实际电功率越大
【交流】
(5)C
(6)小灯泡在不同电压下的电阻是不相同的
21.【证据】
(1)如图所示
(2)灯泡短路
(3)小灯泡实际功率太小
(4)$0.32$ $0.8$
【解释】实际电功率越大
【交流】
(5)C
(6)小灯泡在不同电压下的电阻是不相同的
