20.小明探究并联电路中的电流规律。

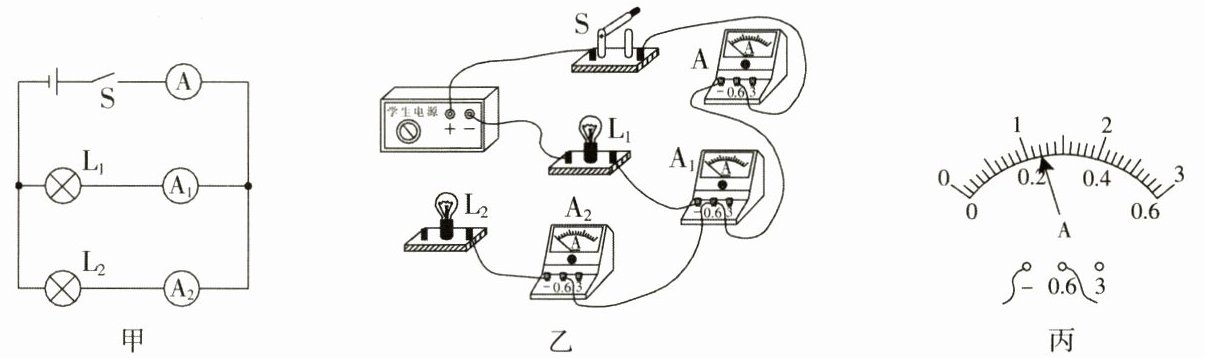

(1)请用笔画线代替导线，按图甲的电路图将图乙的实物图连接完整。
(2)在连接电路时，开关应
(3)闭合开关前，发现电流表A的指针在零刻度线左侧，接下来应进行的操作是
(4)闭合开关后，观察到只有一只灯泡发光，且电流表$A_1$的示数为零，而电流表$A_2$和A的示数相同，电路可能存在的故障是：

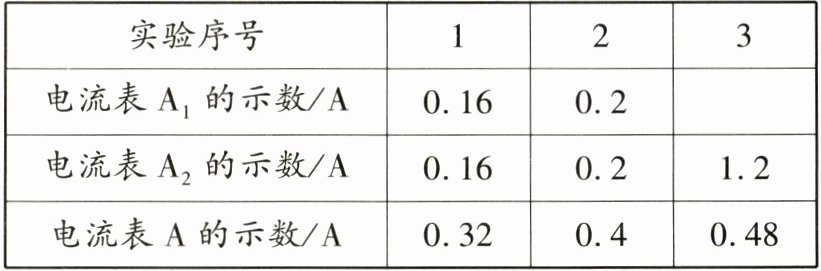

(5)排除故障后，小明用电流表测出通过$L_1$、$L_2$和干路的电流，并通过更换电源进行了三次实验，然后将数据记录在表中，其中第三次实验时电流表$A_1$的指针在图丙的位置，读数为
(6)他分析数据时认为第三次实验时，电流表
(1)请用笔画线代替导线，按图甲的电路图将图乙的实物图连接完整。
(2)在连接电路时，开关应
断开
(选填“断开”或“闭合”)。(3)闭合开关前，发现电流表A的指针在零刻度线左侧，接下来应进行的操作是
对电流表A调零
。(4)闭合开关后，观察到只有一只灯泡发光，且电流表$A_1$的示数为零，而电流表$A_2$和A的示数相同，电路可能存在的故障是：
电流表A₁或L₁断路
。(5)排除故障后，小明用电流表测出通过$L_1$、$L_2$和干路的电流，并通过更换电源进行了三次实验，然后将数据记录在表中，其中第三次实验时电流表$A_1$的指针在图丙的位置，读数为
0.24
A。(6)他分析数据时认为第三次实验时，电流表
A₂
的示数是错误的，原因是接入电路的是较小的测量范围，却按较大的测量范围读数。修正数据后，他得出：并联电路中各支路电流相等。这样得出结论可靠吗？判断并说明理由。不可靠，应更换不同规格的灯泡进行多次实验，得出普遍规律
。
答案：
20.
(1)
(2)断开
(3)对电流表A调零
(4)电流表A₁或L₁断路
(5)0.24
(6)A₂ 不可靠，应更换不同规格的灯泡进行多次实验，得出普遍规律
20.
(1)
(2)断开
(3)对电流表A调零
(4)电流表A₁或L₁断路
(5)0.24
(6)A₂ 不可靠，应更换不同规格的灯泡进行多次实验，得出普遍规律
