20. 在探究通过导体的电流与两端电压关系的实验中：

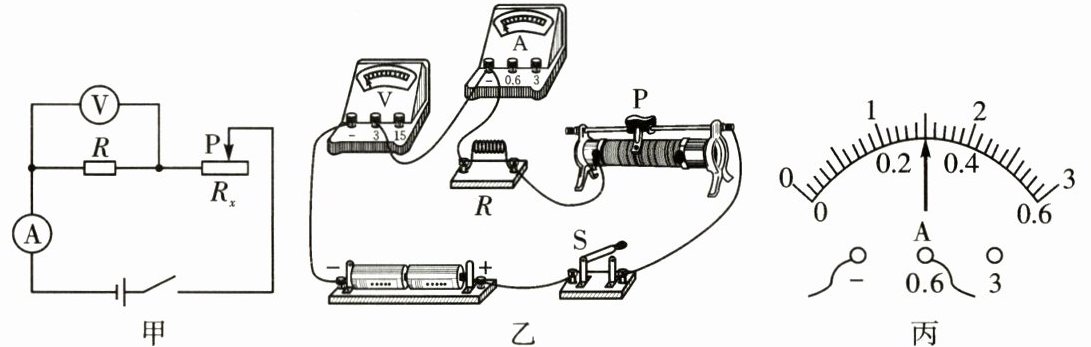

(1)实验电路如图所示，某小组选用$R$为5 $\Omega$的电阻，规格为“20 $\Omega$ 2 A”的滑动变阻器，两节干电池为电源进行实验。请根据图甲所示的电路图，用笔画线代替导线将图乙所示的实物连接成完整电路。
①闭合开关前，将滑动变阻器滑片P向

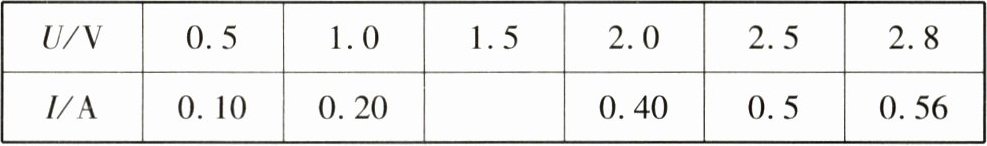

②记录相关数据如表所示。
(2)进行实验时，该小组发现：
①实验时，先将电阻连入电路中，闭合开关后，移动滑动变阻器的滑片使电压表的示数为1.5V，电流表的示数如图丙，则电路中的电流为
②无论怎么调节滑动变阻器也无法使电压表的示数达到3.0V，可能的原因是
(3)根据表中数据可以得到的结论是：当导体的
(4)该小组在处理数据时发现：电压$U$与电流$I$的比值恰好等于电阻$R$的值。为进一步论证此发现，他们提出两种收集数据的方案。
方案一：收集电阻值为5 $\Omega$的几个小组的数据。
方案二：收集电阻值不同的几个小组的数据。
方案
(1)实验电路如图所示，某小组选用$R$为5 $\Omega$的电阻，规格为“20 $\Omega$ 2 A”的滑动变阻器，两节干电池为电源进行实验。请根据图甲所示的电路图，用笔画线代替导线将图乙所示的实物连接成完整电路。
①闭合开关前，将滑动变阻器滑片P向
右
(选填“左”或“右”)移动，使其接入电路的阻值最大。②记录相关数据如表所示。
(2)进行实验时，该小组发现：
①实验时，先将电阻连入电路中，闭合开关后，移动滑动变阻器的滑片使电压表的示数为1.5V，电流表的示数如图丙，则电路中的电流为
0.3
A。②无论怎么调节滑动变阻器也无法使电压表的示数达到3.0V，可能的原因是
电池老旧，电源电压小于$3\ V$
。(3)根据表中数据可以得到的结论是：当导体的
电阻
一定时，通过导体的电流与导体两端的电压成正
比。(4)该小组在处理数据时发现：电压$U$与电流$I$的比值恰好等于电阻$R$的值。为进一步论证此发现，他们提出两种收集数据的方案。
方案一：收集电阻值为5 $\Omega$的几个小组的数据。
方案二：收集电阻值不同的几个小组的数据。
方案
二
更合理。
答案：
20.
(1)如图所示 ①右
(2)①$0.3$ ②电池老旧，电源电压小于$3\ V$
(3)电阻 正
(4)二
20.
(1)如图所示 ①右
(2)①$0.3$ ②电池老旧，电源电压小于$3\ V$
(3)电阻 正
(4)二
