《2025年一课一练创新练习九年级物理人教版》

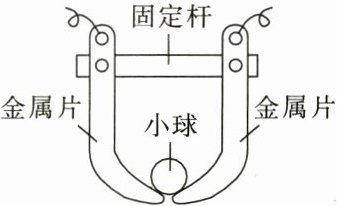

7.右图为电扇中的自动保护装置。当电扇不慎被碰倒时，小球就会向一侧滚动使电路断开，起到保护作用。由此判断，这个保护装置在电扇电路中的作用相当于开关，图中的固定杆是绝缘体(选填“导体”或“绝缘体”)材料。

答案： 7.开关　绝缘体

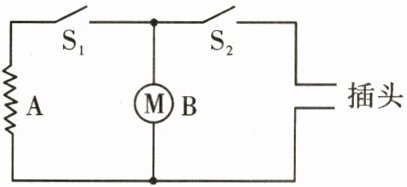

8.下图为既能吹冷风又能吹热风的电吹风机简化电路，A是电热丝，B是电动机；若电吹风机吹出冷风，需要闭合开关S₂；若电吹风机吹出热风，需要闭合开关S₁和S₂。

答案： 8.S₂　S₁和S₂　[解析]由图可知，当闭合开关S₂时，只有电动机连入电路，此时吹冷风；当闭合S₁和S₂时，电热丝和电动机并联接入电路中，此时吹热风。

9.将气球与头发摩擦，头发会被气球吸住，在这个过程中，由于摩擦，气球带正电，头发带负电，则(B)

A.气球带正电是因为得到了质子
B.头发带负电是因为得到了电子
C.电子的转移方向是从头发到气球
D.原子核束缚电子能力较强的是气球

答案： 9.B　[解析]两物体摩擦时，原子核对电子束缚能力强的将得到电子而带负电，原子核对电子束缚能力弱的将失去电子而带正电；由于气球带正电，头发带负电，因此原子核束缚电子能力较强的是头发；在摩擦过程中，电子从气球转移到头发；由于两者带异种电荷，故气球吸引头发。

10.下列现象中不能用静电知识解释的是(D)

A.地毯会吸附钢丝
B.电脑屏幕上会吸附灰尘
C.油罐车尾部常拖着一条铁链
D.靠在一起的两滴水，会自动合并成一滴水

答案： 10.D

11.感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关，具有入水即亮的特性(液体感应)。其内部电子元件有：液体感应器、纽扣电池和LED灯泡。使用完毕后，用布将冰块擦干后放置在干燥的地方。下列说法不正确的是(D)

A.液体感应器相当于电路中的开关
B.钮扣电池是提供持续电流的装置
C.液体感应器与LED灯应串联
D.用布擦干后的感应发光冰块的内部电路处于短路状态

答案： 11.D　[解析]钮扣电池是电源，其作用是提供持续电流，液体感应器用来控制电路，相当于开关，故液体感应器与LED灯应串联在电路中；用布擦干后的感应发光冰块内部电路处于断路状态。

12.如图所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转角度相同，则下列说法正确的是(C)

A.两灯$L_1$和$L_2$的连接方式是串联
B.两个电流表的示数是相等的
C.两个灯泡的亮度不一样
D.通过$L_1$和$L_2$的电流之比为$5:1$

答案： 12.C　[解析]由电路图可知，两灯泡并联，电流表A₂测干路电流，电流表A₁测L₂支路电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A₂的测量范围为0~3A，分度值为0.1A；电流表A₁的测量范围为0~0.6A，分度值为0.02A，故两个电流表的示数之比为1:5；因并联电路的电流特点，故通过L₁和L₂的电流之比为4:1；通过两灯的电流不同，因此而两灯因规格不同，故其亮度不同。
