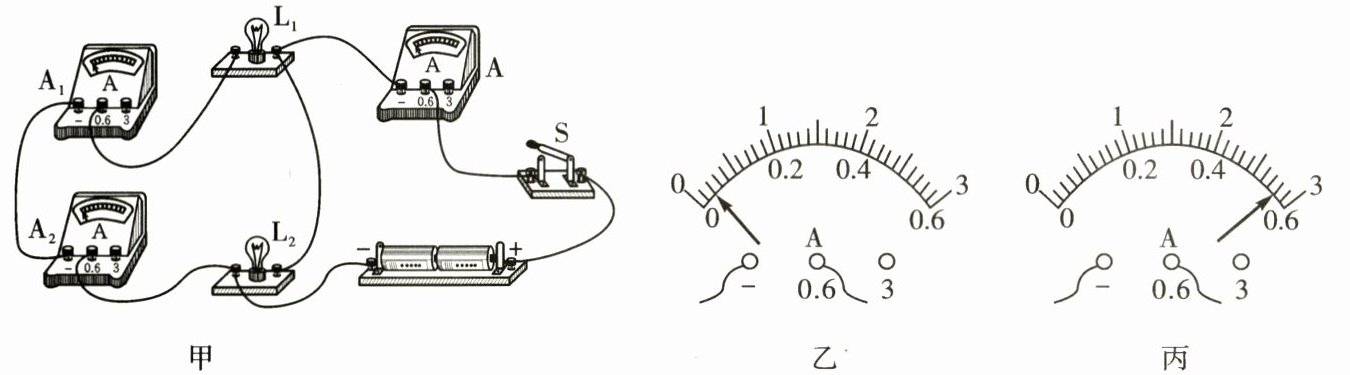

21.小明在探究并联电路中的电流规律时连接了如图甲所示的电路实物图，其中三个电流表分别用于测量干路和两条支路的电流。
(1)闭合开关后，小明发现，电流表$A_2$会出现
(2)纠正错误后，小明同学进行探究，闭合开关后一个电流表指针偏转出现了如图乙所示的情况，其原因是

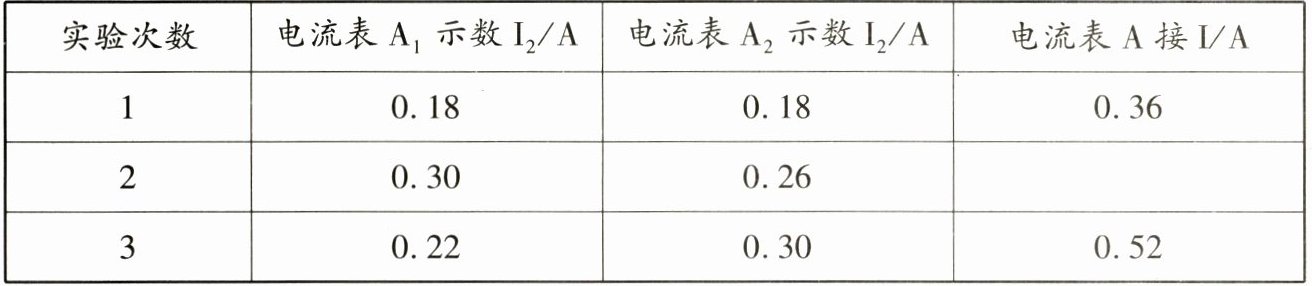

(3)更换掉两个灯泡继续实验，数据记录在表格中。其中第2次实验时电流表A的示数如图丙所示，请读出电流表的示数并填入表中空白处，分析表格中的数据可得出结论：
(1)闭合开关后，小明发现，电流表$A_2$会出现
指针反偏

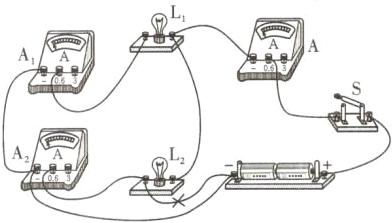

的现象，经查发现电路中有一根导线接错了，请在这根导线上打“×”，然后画出正确的连线，经过更改后，电流表$A_1$、$A_2$分别测量的是通过L₁
、L₂
中的电流。(2)纠正错误后，小明同学进行探究，闭合开关后一个电流表指针偏转出现了如图乙所示的情况，其原因是
电流表的测量范围选大了

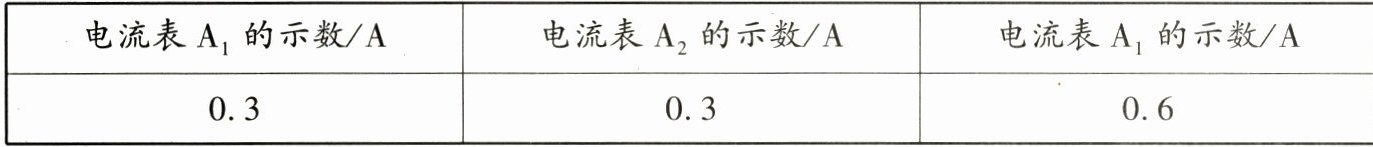

。闭合开关，读得三个电流表的示数如表所示，并分析此次实验的不当之处：选用了规格相同的小灯泡
。(写出一个即可)(3)更换掉两个灯泡继续实验，数据记录在表格中。其中第2次实验时电流表A的示数如图丙所示，请读出电流表的示数并填入表中空白处，分析表格中的数据可得出结论：
I = I₁ + I₂
(写表达式)。
答案：
21.
(1)指针反偏 如图所示 L₁、L₂
(2)电流表的测量范围选大了 选用了规格相同的小灯泡
(3)0.56 I = I₁ + I₂
21.
(1)指针反偏 如图所示 L₁、L₂
(2)电流表的测量范围选大了 选用了规格相同的小灯泡
(3)0.56 I = I₁ + I₂
