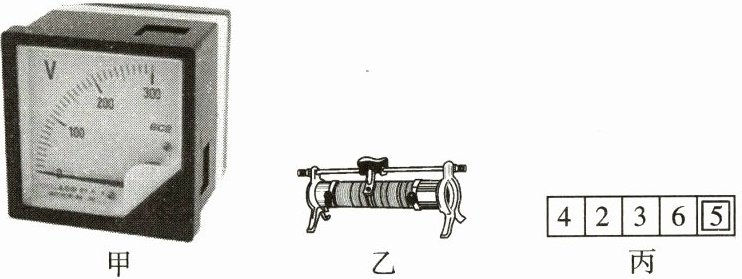

18. (1)如图甲的仪表是测量
(2)图乙是滑动变阻器，它上面有一铭牌标有“20 $\Omega$ 1 A”，1 A的含义是
(3)图丙为小福家中电能表上显示的数字，此电能表的示数是
电压
的，使用时要与被测用电器并
联。(2)图乙是滑动变阻器，它上面有一铭牌标有“20 $\Omega$ 1 A”，1 A的含义是
允许通过的最大电流是$1\ A$
，正确的连接原则是一上一下
。(3)图丙为小福家中电能表上显示的数字，此电能表的示数是
4236.5
$kW· h$。若他关闭家中的其他用电器，只让电饭锅工作36 min，观察到家中标有参数为600 r/kW·h的电能表转盘转了360转，则这段时间电饭锅消耗的电能是$2.16 × 10^{6}$
J，电饭锅的功率为1000
W。
答案：
18.
(1)电压 并
(2)允许通过的最大电流是$1\ A$ 一上一下
(3)$4236.5$ $2.16 × 10^{6}$ $1000$
(1)电压 并
(2)允许通过的最大电流是$1\ A$ 一上一下
(3)$4236.5$ $2.16 × 10^{6}$ $1000$
19.【实验名称】测量小灯泡的电功率。
【实验器材】在“测量小灯泡的电功率”的实验中，实验器材有额定电压为3.8 V的小灯泡、滑动变阻器“20 $\Omega$ 2 A”、电压为6 V的电源、电流表、电压表、开关各一个，导线若干。
【实验原理】“测量小灯泡的电功率”的实验原理为
【实验步骤】

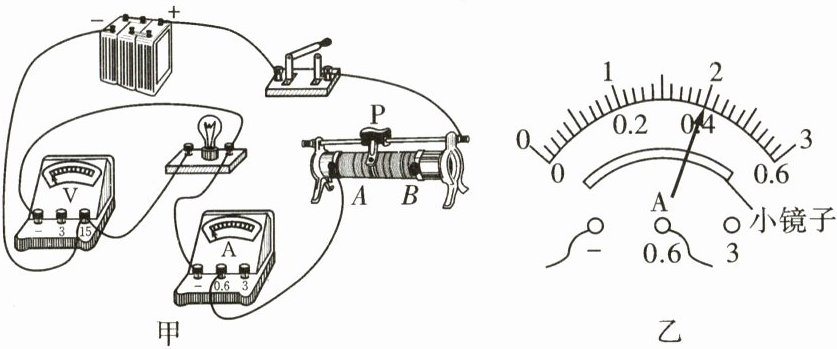

(1)闭合开关，移动滑片P，同时注意观察电压表，当其示数为3.8 V时，停止移动滑片，再读合此时电流表示数，如图乙所示，计算得到小灯泡的额定功率为

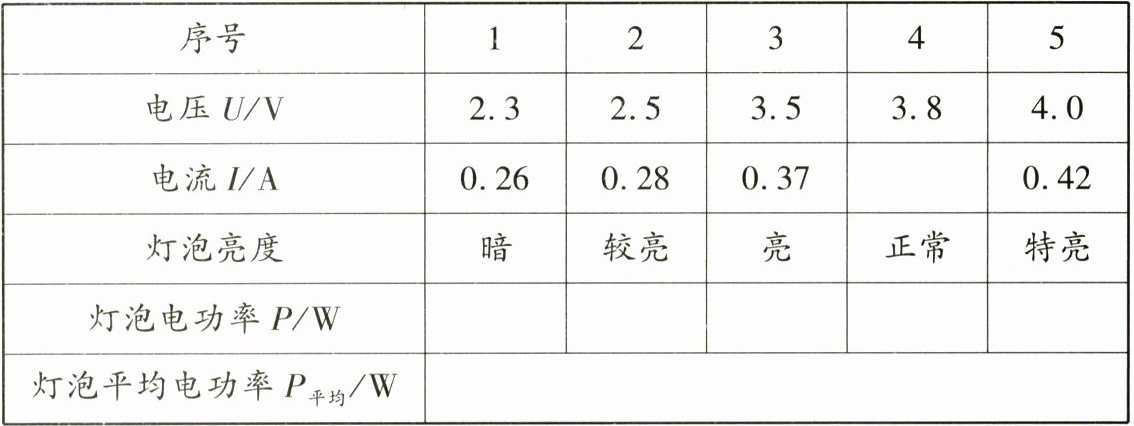

(2)表格设计存在的问题是
【拓展】
(3)由表格数据可知，灯泡的亮度由灯泡的
(4)从表格中还可以分析到小灯泡的电阻随其两端的电压增大而
【实验器材】在“测量小灯泡的电功率”的实验中，实验器材有额定电压为3.8 V的小灯泡、滑动变阻器“20 $\Omega$ 2 A”、电压为6 V的电源、电流表、电压表、开关各一个，导线若干。
【实验原理】“测量小灯泡的电功率”的实验原理为
$P = UI$
。【实验步骤】
(1)闭合开关，移动滑片P，同时注意观察电压表，当其示数为3.8 V时，停止移动滑片，再读合此时电流表示数，如图乙所示，计算得到小灯泡的额定功率为
1.52
W。(2)表格设计存在的问题是
求灯泡的平均功率
。【拓展】
(3)由表格数据可知，灯泡的亮度由灯泡的
实际
功率决定。(4)从表格中还可以分析到小灯泡的电阻随其两端的电压增大而
增大
；这是因为电压越高，灯泡越亮，灯丝的温度越高，灯丝的电阻越大
。
答案：
19.【实验原理】$P = UI$
【实验步骤】
(1)$1.52$
(2)求灯泡的平均功率
【拓展】
(3)实际
(4)增大 越大
【实验步骤】
(1)$1.52$
(2)求灯泡的平均功率
【拓展】
(3)实际
(4)增大 越大
