13.如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是(
A.B中正电荷通过金属棒流向A，A金属箔的张角减小
B.A中的自由电子通过金属棒流向B，B金属箔的张角增大
C.电流方向为从A到B
D.电流方向为从B到A
BD
)A.B中正电荷通过金属棒流向A，A金属箔的张角减小
B.A中的自由电子通过金属棒流向B，B金属箔的张角增大
C.电流方向为从A到B
D.电流方向为从B到A
答案：
13.BD

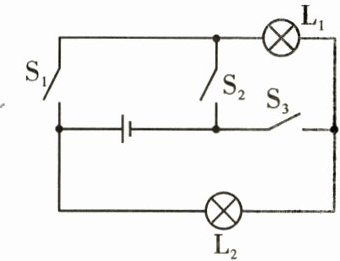

14.如图所示，下列对电路的分析正确的是(
A.当只闭合开关$S_1$、$S_3$时，灯$L_1$、$L_2$并联
B.当只闭合开关$S_2$时，灯$L_1$、$L_2$串联
C.若同时闭合$S_2$、$S_3$时，灯$L_1$、$L_2$串联
D.同时闭合开关$S_1$、$S_2$时，会造成电源短路
ABD
)A.当只闭合开关$S_1$、$S_3$时，灯$L_1$、$L_2$并联
B.当只闭合开关$S_2$时，灯$L_1$、$L_2$串联
C.若同时闭合$S_2$、$S_3$时，灯$L_1$、$L_2$串联
D.同时闭合开关$S_1$、$S_2$时，会造成电源短路
答案：
14.ABD [解析]如图所示的电路中，当只闭合开关S₁、S₃时，电路有两条支路，即灯L₁、L₂并联；当只闭合开关S₂时，灯L₁、L₂串联；若同时闭合S₂、S₃时，灯L₁被短路，不工作时，电路中只有L₂工作；若同时闭合开关S₁、S₂时，电流从电源正极出来后不经过用电器直接回到电源负极，会造成电源短路。
15.根据如图所示的电路，回答下列问题。
(1)只闭合开关$S_2$时，电流表$A_1$的示数为$0.2\ A$，求通过灯$L_1$和$L_2$的电流；
(2)只闭合开关$S_1$和$S_3$时，电流表$A_1$和$A_2$的示数分别为$1\ A$和$1.25\ A$，求通过灯$L_1$和$L_2$的电流。
(1)只闭合开关$S_2$时，电流表$A_1$的示数为$0.2\ A$，求通过灯$L_1$和$L_2$的电流；
(2)只闭合开关$S_1$和$S_3$时，电流表$A_1$和$A_2$的示数分别为$1\ A$和$1.25\ A$，求通过灯$L_1$和$L_2$的电流。
答案：
15.
(1)只闭合开关S₂时，灯泡L₁和L₂串联，已知电流表A₁的示数为0.2A，则通过灯L₁和L₂的电流I₁ = I₂ = 0.2A
(2)只闭合开关S₁和S₃时，灯泡L₁和L₂并联，电流表A₁测量的是L₁支路的电流，所以通过灯L₁的电流I₁' = 1A，A₂测量的是干路的电流，干路电流I = 1.25A，根据并联电路中干路中的电流等于各支路电流之和可得，通过灯L₂的电流I₂' = I - I₁' = 1.25A - 1A = 0.25A
(1)只闭合开关S₂时，灯泡L₁和L₂串联，已知电流表A₁的示数为0.2A，则通过灯L₁和L₂的电流I₁ = I₂ = 0.2A
(2)只闭合开关S₁和S₃时，灯泡L₁和L₂并联，电流表A₁测量的是L₁支路的电流，所以通过灯L₁的电流I₁' = 1A，A₂测量的是干路的电流，干路电流I = 1.25A，根据并联电路中干路中的电流等于各支路电流之和可得，通过灯L₂的电流I₂' = I - I₁' = 1.25A - 1A = 0.25A

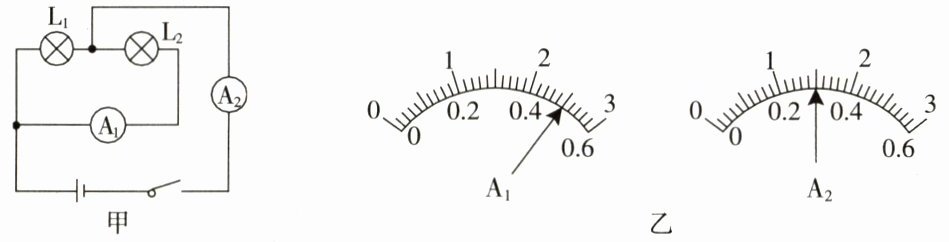

16.图甲为某同学做用电流表测量电流的实验的电路图，当闭合开关后，电流表的指针位置如图乙所示，求$A_1$、$A_2$的示数和通过$L_1$的电流。
答案：
16.解：由电路图可知，L₁与L₂并联，电流表A₁测通过L₂的电流，电流表A₂测干路电流。
因为并联电路中干路电流等于各支路电流之和，且图乙中电流表A₂指针的偏角小于电流表A₁指针的偏角，所以，L₂支路电流表A₁的测量范围为0~0.6A，分度值为0.02A，示数I₂ = 0.5A，干路电流表A₂的测量范围为0~3A，分度值为0.1A，示数I = 1.5A，则通过灯L₁的电流I₁ = I - I₂ = 1.5A - 0.5A = 1A
因为并联电路中干路电流等于各支路电流之和，且图乙中电流表A₂指针的偏角小于电流表A₁指针的偏角，所以，L₂支路电流表A₁的测量范围为0~0.6A，分度值为0.02A，示数I₂ = 0.5A，干路电流表A₂的测量范围为0~3A，分度值为0.1A，示数I = 1.5A，则通过灯L₁的电流I₁ = I - I₂ = 1.5A - 0.5A = 1A
