《2025年一课一练创新练习九年级物理人教版》

1. 家庭电路中各用电器的连接方式是并联。家用洗衣机正常工作时的电压值是220V。

答案： 1.并 220

2. 不要在一个电源插座上安插过量的插头，大功率用电器最好单独“专插专用”，以避免插座过载(选填“短路”或“过载”)。由焦耳定律可知，线路中电流过大，导线会产生过多的热量，可能引发火灾。

答案： 2.过载 焦耳

3. 电冰箱使用三脚插头，可以让金属外壳与插座中的保护线相连，以防漏电时对人体造成伤害。如果发现有人触电应立即采取的措施是切断电源(选填“切断电源”或“用手拉开触电者”)。

答案： 3.保护线 切断电源

4. 使用测电笔检测相线、中性线时，手指要接触测电笔的笔尾(选填“尖”或“尾”)金属体；若氖管发光，表明试电笔接触的是相线。

答案： 4.尾 相

5. 家庭中触电事故都是人体直接或间接与相线接触并与中性线或大地连接造成的，为了防止家庭电器漏电发生触电事故，最好在家庭电路主干线上安装一个漏电保护器(选填“空气开关”或“漏电保护器”)。

答案： 5.相 漏电保护器

6. 雷电是一种强烈的放电现象，高大建筑物的顶端都装有避雷针来预防雷电，人体被淋湿后，安全电压将变小(选填“变大”“变小”或“不变”)。

答案： 6.避雷针 变小

7. 如图甲所示，插头中较长的插脚应该插入三孔插座的E(选填“L”“N”或“E”)孔；小明同学想在家里安装一盏照明灯，图乙是他设计的电路，图中虚线框1和2应连入开关和电灯，则开关应装在方框2(选填“1”或“2”)中。

答案： 7.E 2 【解析】三脚插头中，较长的插脚是为了安全设计的，它代表的是接保护线，因此插头中较长的插脚应该插入三孔插座的E孔；根据家庭电路的连接规则，开关应该接在相线上，所以开关应该安装在2上。

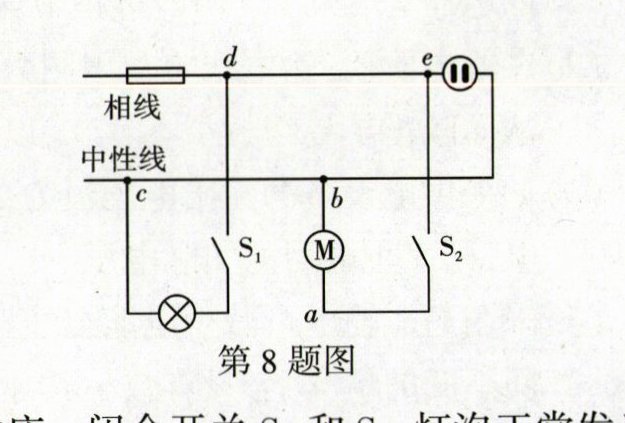

8. 如图所示的家庭电路中安装有灯泡、电风扇和一个插座。闭合开关$S_1$和$S_2$，灯泡正常发光，电风扇转动。一段时间后，突然电风扇停止转动，灯泡依然正常发光，经检查发现$de$断路。用测电笔测试插座的左孔，氖管不发光(选填“发光”或“不发光”)，人接触$c$点不会(选填“会”或“不会”)触电。

答案： 8.不发光 不会 【解析】相线带电，de断路，插座的左孔与相线不相连，所以用测电笔测试插座的左孔，氖管不发光。检查电路时开关都断开，c点在中性线上，中性线是不带电的，所以人接触c点不会触电。

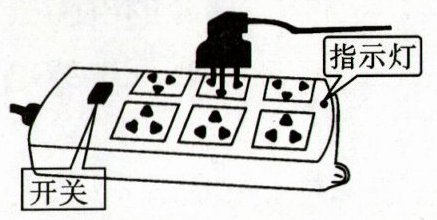

9. 右图是家庭常用的插线板，开关断开时，指示灯不发光，插孔不能提供工作电压；开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下列说法正确的是(D)


A.插线板上指示灯和插孔是串联关系
B.开关闭合时用测电笔接触任一插孔，测电笔的氖管都会发光
C.插线板电线的绝缘皮破损，仍能安全使用
D.插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流

答案： 9.D
