20.【探究名称】“探究电流与电阻的关系”。
【问题】如图甲所示，分别将1节干电池和2节干电池接入电路中，闭合开关后，会观察到不同接法中小灯泡的亮度不一样，说明影响灯泡的亮度与电源电压有关，即导体中的电流大小与电压有关系，于是同学想知道导体中的电流与导体两端的电压和导体的电阻具体有什么关系。
【证据】小华所在实验小组选用$5\ \Omega$、$10\ \Omega$、$15\ \Omega$、$20\ \Omega$、$25\ \Omega$五个电阻，电压恒为$6\ V$的电源，“$50\ \Omega\ 1\ A$”的滑动变阻器等器材，设计了如图甲所示的实验电路。

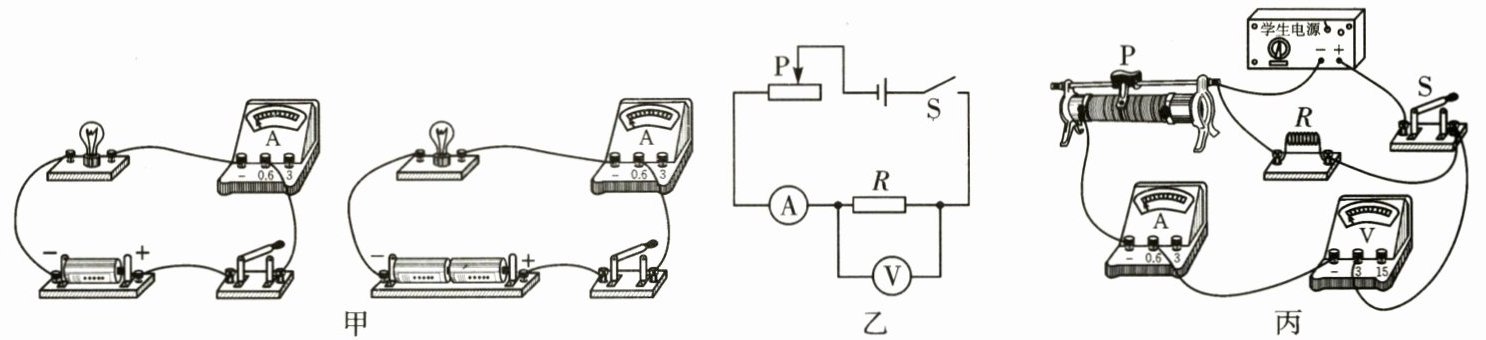

(1)实验时小华设计了如图乙所示的电路图并连接成图丙所示的实物图。他将滑动变阻器的阻值调到最大，若闭合开关，则丙图中
(2)小华纠正电路连接后，闭合开关，发现电流表和电压表示数都偏大，这说明该同学在实验操作上存在的问题是：
【解释】
(3)分析表一中的数据，可得：
(4)分析表二中的数据，可得：
【交流】
(5)从表一中的数据可以确定，他在完成表一的实验数据时，选用的定值电阻为
(6)再次断开开关，将$20\ \Omega$定值电阻更换成$25\ \Omega$定值电阻，滑片移动至最大值位置，然后闭合开关，再移动滑动变阻器，使电压表示数为
【问题】如图甲所示，分别将1节干电池和2节干电池接入电路中，闭合开关后，会观察到不同接法中小灯泡的亮度不一样，说明影响灯泡的亮度与电源电压有关，即导体中的电流大小与电压有关系，于是同学想知道导体中的电流与导体两端的电压和导体的电阻具体有什么关系。
【证据】小华所在实验小组选用$5\ \Omega$、$10\ \Omega$、$15\ \Omega$、$20\ \Omega$、$25\ \Omega$五个电阻，电压恒为$6\ V$的电源，“$50\ \Omega\ 1\ A$”的滑动变阻器等器材，设计了如图甲所示的实验电路。
(1)实验时小华设计了如图乙所示的电路图并连接成图丙所示的实物图。他将滑动变阻器的阻值调到最大，若闭合开关，则丙图中
电流表
(选填“电流表”或“电压表”)无示数，这是因为丙图中有一根导线连接错误，请在该导线上打“×”，并画出正确的连线。(2)小华纠正电路连接后，闭合开关，发现电流表和电压表示数都偏大，这说明该同学在实验操作上存在的问题是：
开关闭合前，滑动变阻器的滑片未移至最大阻值处
。【解释】
(3)分析表一中的数据，可得：
当导体的电阻一定时，通过导体的电流与导体两端的电压成正比
。(4)分析表二中的数据，可得：
当导体两端的电压一定时，通过导体的电流与导体的电阻成正比
。【交流】
(5)从表一中的数据可以确定，他在完成表一的实验数据时，选用的定值电阻为
5
$\Omega$。(6)再次断开开关，将$20\ \Omega$定值电阻更换成$25\ \Omega$定值电阻，滑片移动至最大值位置，然后闭合开关，再移动滑动变阻器，使电压表示数为
3
$V$。
答案：
20.[证据]
(1)电流表 如图所示
(2)开关闭合前，滑动变阻器的滑片未移至最大阻值处
[解释]
(3)当导体的电阻一定时，通过导体的电流与导体两端的电压成正比
(4)当导体两端的电压一定时，通过导体的电流与导体的电阻成正比
[交流]
(5)5
(6)3
20.[证据]
(1)电流表 如图所示
(2)开关闭合前，滑动变阻器的滑片未移至最大阻值处
[解释]
(3)当导体的电阻一定时，通过导体的电流与导体两端的电压成正比
(4)当导体两端的电压一定时，通过导体的电流与导体的电阻成正比
[交流]
(5)5
(6)3
