16. 小明发现有两盏遥控LED彩灯，能实现不同的照明效果。经过查阅资料知道两盏彩灯的电路图如图所示。保持电源电压不变，当只闭合开关$S_1$时，电流表A的示数为0.26A；当只闭合开关$S_2$和$S_3$时，电流表A的示数为0.44A；当只闭合开关$S_2$时，电流表A的示数为0.24A。
(1)当只闭合开关$S_1$时，通过灯泡的$L_2$的电流是多少?
(2)当只闭合开关$S_2$和$S_3$时，通过灯泡$L_1$、$L_2$的电流分别是多少?

答案： 16.解：
(1)当只闭合开关S₁时，灯L₁、L₂串联，电流表测量电路中的电流，已知电流表A的示数为0.26 A，因为串联电路中电流处处相等，所以通过灯泡L₂的电流也是0.26 A。
(2)当只闭合开关S₂和S₃时，灯泡L₁、L₂并联，电流表测量干路电流，已知干路的电流I=0.44 A；当只闭合开关S₂时，灯L₁被断路，只有灯L₂发光，电流表测量通过灯L₂的电流，电流表A的示数为0.24 A。即通过灯L₂的电流为0.24 A，根据干路电流等于支路电流之和可得，通过灯L₁的电流I₁=I-I₂=0.44 A-0.24 A=0.2 A。

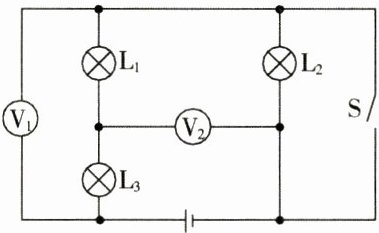

17. 如图所示，电源电压不变。当开关S闭合时，电压表$V_1$的示数为12V，电压表$V_2$的示数为4V；当开关S断开时，电压表$V_1$的示数为6V，电压表$V_2$的示数为8V。
(1)当开关S闭合时，灯$L_1$两端电压及电源电压各是多少?
(2)当开关S断开时，每盏灯两端的电压各是多少?

答案： 17.解：
(1)由电路图知，当开关S闭合时，L₂被短路，L₂两端的电压U₂=0；电压表V₁测电源的电压，则电源电压U=12 V；L₁与L₃串联，V₂测量L₁两端的电压，所以L₁两端的电压U₁=4 V。
(2)当S断开时，三盏灯串联，V₁测量L₁、L₃两端的总电压，所以L₂两端的电压U₂'=U-U_V=12 V-6 V=6 V
V₂测量L₁、L₂两端的总电压，所以L₃两端的电压U₃=U-U_V₂=12 V-8 V=4 V
L₁两端的电压U₁'=U-U₂'-U₃=12 V-6 V-4 V=2 V

18.

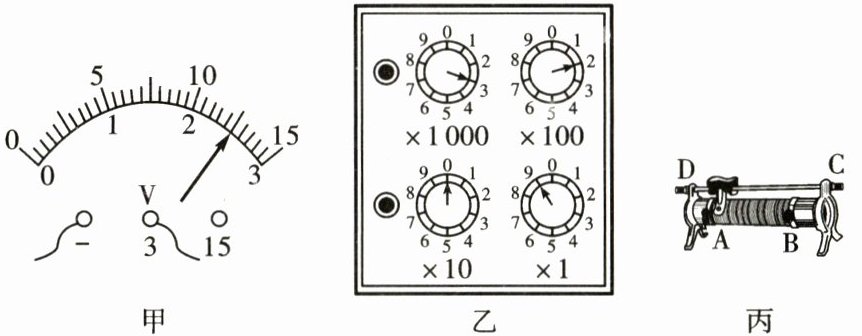

(1)如图甲所示，使用该测量范围，电压表的分度值是\underline{​0.5​}V，此时示数为\underline{​2.5​}V，若选择的是较大测量范围，则此时的示数为\underline{​12.5​}V。0.1
(2)如图乙所示，该电阻箱的量程是\underline{​0～9999​}$\Omega$，此时示数为\underline{​1258​}$\Omega$。

(3)实验室中有一标有“20$\Omega$209 2A”字样的滑动变阻器，如图丙所示。若要把它的两个接线柱连接到电路中，并使滑动变阻器可以起到变阻作用，则共有\underline{​4​}种接法；“2A”指的是\underline{​允许通过的最大电流是2A​}。

答案： 18.
(1)0.1 2.5 12.5
(2)0~999 3 209
(3)4 允许通过的最大电流
