《2025年物理学堂八年级上册教科版》

9. 如图所示,小明站在镜子MN前看自己穿着新鞋的效果。请你利用平面镜成像的特点画出小明的眼睛B看到新鞋A的像的光路图。

答案： 解：
1. 过点A作MN的垂线并延长，在垂线上取A'，使A到MN的距离等于A'到MN的距离，A'即为A的像。
2. 连接A'B，与MN交于点O，O为入射点。
3. 连接AO（入射光线）和OB（反射光线），并标上箭头表示光的传播方向。

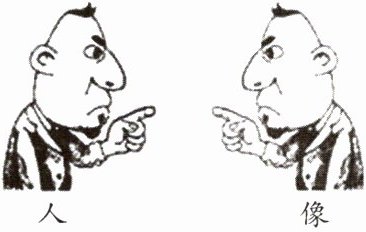

10. 如图所示是人照镜子时的情景,请利用平面镜成像的特点在图中作出平面镜的位置,并作出眼睛通过平面镜看到自己食指指尖的光路图。

答案： 解：1. 连接食指指尖A与其像A'，作线段AA'的垂直平分线，即为平面镜位置。
2. 连接眼睛E与像A'，交平面镜于点O（入射点）。
3. 连接AO（入射光线），OE（反射光线）。

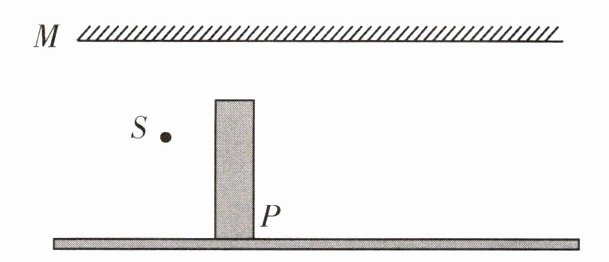

11. 夏丽在游乐场游玩时发现她在障碍物的右侧有时能看到S点所挂的米老鼠在镜子中的像,有时候看不到这只米老鼠的像,如图所示。此游乐场的天花板上装有平面镜M,S为米老鼠的位置,P为不透明的墙。请找到在墙的右侧能看到米老鼠像的区域,并完成光路图。

答案： 【解析】：
本题考查平面镜成像特点以及光反射作图。根据平面镜成像特点作出米老鼠S在平面镜中的像S′，然后连接S′与不透明墙右侧边缘并延长，与平面镜交于一点，该点即为反射点，能观察到像的区域。连接S与反射点并延长，作出入射光线，连接反射点与观察点作出反射光线。
【答案】：
1. 作出米老鼠S关于平面镜M的对称点S′，即米老鼠在平面镜中的像。
2. 连接S′与不透明墙P的右侧边缘并延长，与平面镜交于O点，O点即为反射点。
3. 连接S与O点并延长，作出入射光线。
4. 连接O点与观察点（假设为眼睛位置，可自行设定合理位置）作出反射光线。
5. 墙P右侧能观察到米老鼠像的区域为反射光线所覆盖的区域。
图略

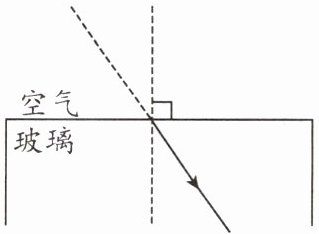

12. 如图所示,一束光从空气斜射入玻璃中,请画出其入射光线的大致方向,并标出入射角i。

答案： 解：
1. 过入射点作垂直于界面的虚线，即为法线。
2. 在空气中，根据光的折射规律（折射光线向法线偏折），画出入射光线，使其与法线的夹角（入射角i）大于折射光线与法线的夹角。
3. 标出入射角i（入射光线与法线的夹角）。
（注：此处需在图中完成作图，文字描述为作图步骤。）

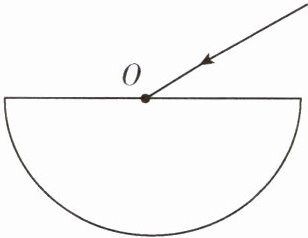

13. 如图所示为一半圆形玻璃砖,一束光线从空气中斜射到圆心O处,请你大致画出由空气进入玻璃砖时发生折射现象的光路图(作图时需标出法线)。

答案： 解：
1. 过圆心O作玻璃砖平面的垂线，即为法线，用虚线表示并标出“法线”。
2. 光线从空气斜射入玻璃砖，折射角小于入射角，在法线另一侧的玻璃砖内画出折射光线，方向向法线偏折。

14. 水清池浅,防范溺水,在图中画出人眼B看到的池底A和以为的“池底”A'的光路图。

答案： 解：1. 连接A'与B，交水面于O点，O为入射点。
2. 连接AO，AO为入射光线。
3. 连接OB，OB为折射光线。
4. 标出入射光线AO、折射光线OB的箭头方向（AO指向O，OB指向B）。
5. A为实际池底位置，A'为看到的“池底”位置。

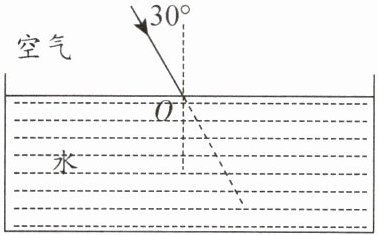

15. 如图所示,一条光线从空气斜射入水中,入射角为30°,既有反射也有折射,请画出反射光线和大致的折射光线。

答案： 解：
1. 过入射点O作法线（已给出虚线）。
2. 根据反射定律，反射角等于入射角（30°），在空气中法线右侧画出反射光线，标注反射角30°。
3. 根据折射定律，光从空气斜射入水中，折射角小于入射角，在水中法线右侧画出折射光线，折射光线向法线偏折。
（注：实际答题需在图中完成作图，此处文字描述作图步骤。）

16. 一束光从空气射向三棱镜,如图所示,请画出这束光进入三棱镜和离开三棱镜后大致的折射光线(注意标出相应的法线)。

答案： 【解析】：
本题主要考查光学中的折射现象，特别是光从空气进入三棱镜和从三棱镜进入空气时的折射规律，根据折射定律，光从空气进入三棱镜时，折射角小于入射角；光从三棱镜进入空气时，折射角大于入射角，据此画出折射光线即可。
【答案】：
1. 首先，画出光从空气进入三棱镜的折射光线。在三棱镜的左侧面，过入射点作法线，根据折射定律，折射光线向法线偏折，折射角小于入射角，所以折射光线应更靠近法线。
2. 然后，画出光从三棱镜进入空气的折射光线。在三棱镜的右侧面，同样过入射点作法线，根据折射定律，折射光线远离法线偏折，折射角大于入射角，所以折射光线应更远离法线。
图略（根据上述步骤画出光路图，标出相应的法线）。
