《2025年物理学堂八年级上册教科版》

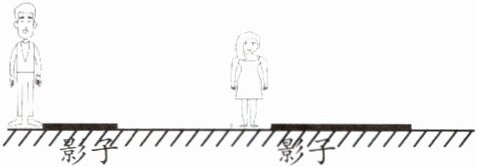

1. 如图所示,路灯下站着小明和小华两人,地上留下了他们的影子,通过作图确定路灯灯泡S的位置。

答案： 【解析】：本题考查中心投影的原理，根据光沿直线传播，分别从小明和小华的头顶以及他们影子的顶端作射线，两条射线的交点即为路灯灯泡的位置。
1. 从小明的头顶向下作一条垂直于地面的直线，代表小明的身高。
2. 从小明的影子的最前端作一条直线连接小明头顶，这就是光线传播的路径。
3. 用同样的方法，从小华的头顶向下作一条垂直于地面的直线，代表小华的身高。
4. 从小华的影子的最前端作一条直线连接小华头顶，这也是光线传播的路径。
5. 两条光线的延长线的交点就是路灯灯泡的位置。
【答案】：图略（分别从小明和小华的头顶以及他们影子的顶端作射线，两条射线的交点即为路灯灯泡S的位置）

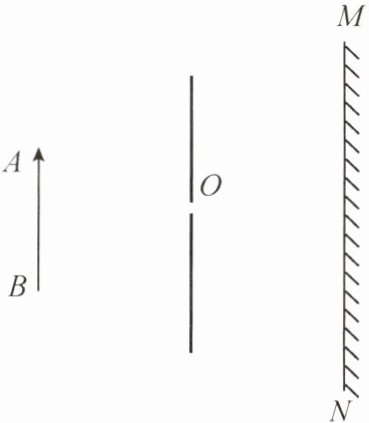

2. 请用作图的方法,画出图中物体AB通过小孔O后在光屏MN上成像A'B'的光路图。

答案： 解：
1. 连接A点和小孔O并延长，交光屏MN于点A'；
2. 连接B点和小孔O并延长，交光屏MN于点B'；
3. 用实线连接A'B'，即为物体AB通过小孔O在光屏MN上成的像。
（注：实际答题时需在图中完成上述作图步骤，此处以文字描述替代。）

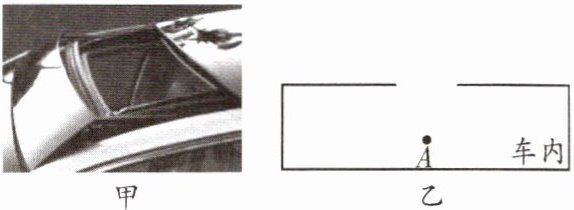

3. 最美人间四月天,不负踏青好时光。小刚一家到青龙潮湿地公园游玩,小刚坐在开着天窗的轿车里,通过天窗能看到天空的景色,如图甲所示,请在图乙的简化图中画出小刚看到天窗外天空范围的光路图,A点表示小刚的眼睛。

答案： 【解析】：
本题考查光的直线传播作图。
光沿直线传播，车内光线较暗，通过天窗的光线沿直线传播进入人眼，据此画出光线的传播路径，与天窗边缘所围成的区域即为小刚看到天窗外天空的范围。
【答案】：
图略（$A$点分别向天窗两个上边缘作直线，两条线与车顶上表面所围成的区域即为看到天窗外的范围）。

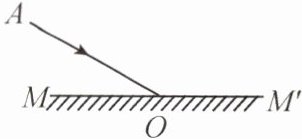

4. 请根据入射光线AO,在图中画出反射光线OB,并标出反射角γ。

答案： 【解析】：本题考查光的反射定律作图。
首先，根据光的反射定律，反射光线、入射光线和法线在同一平面内，反射光线和入射光线分居法线两侧，反射角等于入射角。
先作出法线，法线是垂直于反射面的虚线。
然后，根据反射角等于入射角，在法线的另一侧作出反射光线$OB$。
最后，标出反射角$\gamma$，反射角是反射光线与法线的夹角。
【答案】：
1. 过入射点$O$作垂直于反射面$MM'$的虚线$ON$，即法线。
2. 根据反射角等于入射角，在法线$ON$的右侧作出反射光线$OB$，使$\angle BON=\angle AON$。
3. 标出反射角$\gamma$，即$\angle BON$。
图略

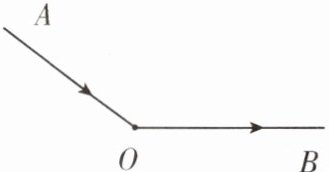

5. 如图所示,OB是光线AO经一平面镜反射后的反射光线,且AO与OB的夹角是120°,试作出平面镜的位置并标出入射角的度数。

答案： 【解析】：
本题考查光的反射定律的应用，光的反射定律：反射光线、入射光线和法线在同一平面内，反射光线和入射光线分居法线两侧，反射角等于入射角，先作出法线，再确定平面镜的位置，入射角是入射光线与法线的夹角。已知$AO$与$OB$的夹角是$120^{\circ}$，根据反射定律，反射角等于入射角，所以入射角和反射角都为$\frac{120^{\circ}}{2}=60^{\circ}$，进而作出入射角。过入射点作角平分线，即法线，然后过入射点作法线的垂线，即为平面镜的位置。
【答案】：
1. 作$\angle AOB$的角平分线$OC$，$OC$即为法线。
2. 过$O$点作与$OC$垂直的直线$MN$，$MN$即为平面镜的位置。
3. 入射角为$60^{\circ}$，在图中标出入射角的度数$60^{\circ}$。
图略。

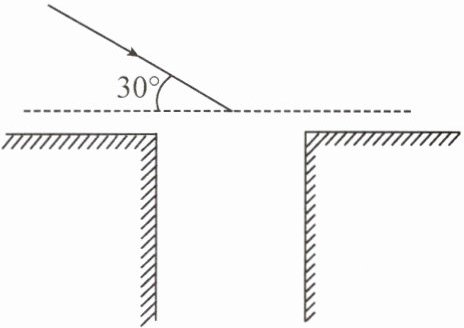

6. 如图所示,小明想用一块平面镜使与水平面成30°角的太阳光竖直射入井中。请在图中画出平面镜的位置并标出镜面与水平面夹角的度数。

答案： 解：1. 过入射点作竖直向下的反射光线（射向井中）。
2. 作入射光线与反射光线夹角的角平分线，即法线。
3. 过入射点作法线的垂线，即为平面镜位置。
4. 经计算，镜面与水平面夹角为60°。
（注：此处需根据光学作图规范画出相应光线、法线及平面镜，并标注60°角，文字描述为辅助说明。）

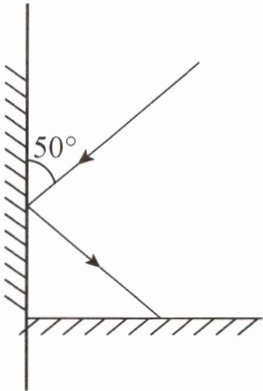

7. 一条光线射入相互垂直的平面镜,如图所示,请画出这条光线经过二次反射后的反射光线,并标出反射角的大小。

答案： 解：
1. 过入射点作竖直平面镜的法线（垂直于镜面的虚线），入射光线与竖直镜面夹角为50°，则入射角为90° - 50° = 40°，反射角等于入射角，为40°，画出第一次反射光线。
2. 第一次反射光线射向水平平面镜，过该入射点作水平平面镜的法线（垂直于镜面的虚线），第一次反射光线与水平镜面的夹角为40°，则入射角为90° - 40° = 50°，反射角等于入射角，为50°，画出第二次反射光线。
3. 标出两个反射角的大小分别为40°和50°。
（注：此处需根据上述步骤在图中完成作图，因文本限制无法直接呈现图形，实际作答时应在答题卡对应位置准确画出光线和标注角度。）

8. 如图所示,作出物体AB在平面镜中所成的像A'B'。

答案： 【解析】：
本题考查平面镜成像的特点，根据平面镜成像的原理，像与物关于平面镜对称，即像与物到平面镜的距离相等，像与物的连线与平面镜垂直，且像与物大小相等，左右相反。我们需要利用这些特点来作出物体$AB$在平面镜中所成的像$A^{\prime}B^{\prime}$。
可以使用几何作图的方法，先确定物体$AB$上的关键点（如$A$点和$B$点）在平面镜中的像点（$A^{\prime}$点和$B^{\prime}$点），然后连接这些像点得到物体的像。
【答案】：
1. 作出物体$AB$端点$A$、$B$在平面镜中的像点$A^{\prime}$、$B^{\prime}$，用虚线连接$A^{\prime}$、$B^{\prime}$即为物体$AB$在平面镜中的像。图略（由于无法直接画图，这里描述作图步骤：使用直尺，通过$A$点作平面镜的垂线，量取$A$到平面镜的距离，在垂线的另一侧，从平面镜起，量取相同的距离标记$A^{\prime}$点；同理作出$B$点的像点$B^{\prime}$；最后用虚线连接$A^{\prime}$和$B^{\prime}$）。
