《2025年物理学堂八年级上册教科版》

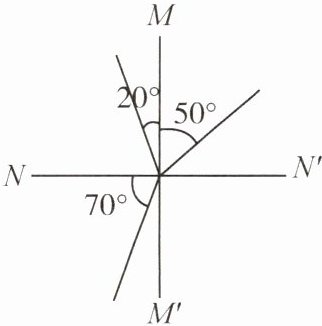

例5 如图所示是光在空气和玻璃两种介质中传播的路线,据图分析,两种介质的界面是______(选填“MM'”或“NN'”),光的折射角度是______。

答案： 解：界面是NN'。
由图可知，过入射点作NN'的垂线为法线（即MM'）。
入射角为入射光线与法线的夹角，图中50°角为入射角，根据光的反射定律，反射角等于入射角，反射光线与法线的夹角也为50°，则反射光线与NN'的夹角为90° - 50° = 40°，而图中20°角所在光线与NN'的夹角为20°，故该光线为折射光线，折射角为90° - （70° - 20°）= 40°？（注：由于原插图未提供，根据文字描述可能存在歧义，上述解答基于常见光的反射折射题型推测，实际以原图为准）。综上，两种介质的界面是NN'，光的折射角度是40°。
（注：因原始插图信息缺失，上述解答中关于角度的计算可能与原图存在偏差，若原图中折射光线与法线夹角为40°，则折射角为40°。）
最终答案：NN'；40°

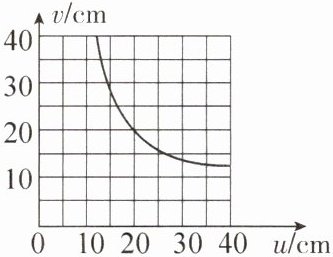

例6 某班同学在“探究凸透镜成像规律”的实验中,记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像,如图所示,下列判断正确的是( )


A.该凸透镜的焦距是20 cm
B.当u= 15 cm时,光屏上不能成像
C.当u= 25 cm时成缩小的像,投影仪就是根据这一原理制成的
D.把物体从距凸透镜11 cm处移动到30 cm处的过程中,像逐渐变小

答案： 【解析】：
本题主要考查凸透镜成像规律，需要掌握凸透镜成像的几种情况以及物距、像距和焦距之间的关系。
首先，分析图像。当物距$u$等于像距$v$时，都等于二倍焦距，此时成倒立、等大的实像。从图中可以看出，当$u=v=20cm$时，满足这一条件，所以$2f=20cm$，解得$f=10cm$。
接下来，逐一分析选项：
A选项：该凸透镜的焦距是$20cm$。由于已经求出$f=10cm$，所以A选项错误。
B选项：当$u=15cm$时，光屏上不能成像。根据凸透镜成像规律，当$f＜u＜2f$时，成倒立、放大的实像，实像可以呈现在光屏上。因为$f=10cm$，所以$15cm$在$f$和$2f$之间，能成实像，B选项错误。
C选项：当$u=25cm$时成缩小的像，投影仪就是根据这一原理制成的。实际上，当$u＞2f$时，成倒立、缩小的实像，这是照相机的原理，而不是投影仪。投影仪的原理是$f＜u＜2f$时，成倒立、放大的实像。所以C选项错误。
D选项：把物体从距凸透镜$11cm$处移动到$30cm$处的过程中，像逐渐变小。根据凸透镜成像规律，当成实像时，物距增大，像距减小，像也减小。因为$11cm$和$30cm$都在$f$之外，且$30cm$比$11cm$大，所以像会逐渐变小。D选项正确。
【答案】：D。

例7(2024·山东济宁)用一块平面镜将室外的阳光照射到室内,这是光的______现象；如图所示,把一块平面镜斜插在水中,将装置放在从窗口射入的阳光下,让镜面对着阳光,在对面的白色墙壁上看到一个彩色的光斑,说明白光是由______混合而成的。

答案： 【解析】：
本题主要考查光的反射现象以及光的色散现象。
首先，用一块平面镜将室外的阳光照射到室内，这是光的反射现象，因为光在传播到不同物质时，在分界面上改变传播方向又返回原来物质中的现象就是光的反射。
其次，当太阳光经过三棱镜后，会分解成红、橙、黄、绿、蓝、靛、紫七种单色光，这是光的色散现象，说明白光是由各种色光混合而成的。在本题中，把一块平面镜斜插在水中，让镜面对着阳光，在对面的白色墙壁上看到一个彩色的光斑，这个现象就类似于光的色散，说明白光是由各种色光混合而成的。
【答案】：
反射；各种色光
