《2025年物理学堂八年级上册教科版》

例2(2024·陕西泾阳)如图所示是小明在回家路上看到的警示标识,它是由上方的投影灯投射出来的,投影灯的镜头相当于一个______透镜；若想将标识画面投向更远的路面,应______(选填“增大”或“减小”)投影片与镜头的距离,此时投影画面将______(选填“变大”或“变小”)。

方法点拨 若想将标识画面投向更远的路面,根据凸透镜成实像时,“物近像远像变大”的特点,应减小物距,增大像距,所以应减小投影片与镜头的距离,此时投影画面将变大。

答案： 凸；减小；变大

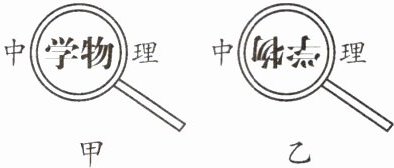

变式训练二 小明用凸透镜先后两次观察书本上的字,看到如图的两种情景。以下说法正确的是( )

甲
乙

A.甲图中成的是实像；乙图中成的是虚像
B.甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜1倍焦距以内
C.甲图中凸透镜靠近书本,所成的像变大；乙图中凸透镜远离书本,所成的像也变大
D.甲图中成像规律可应用于放大镜；乙图中成像规律可应用于投影仪

答案： 解：
甲图成正立、放大的虚像，物距$u＜f$，应用为放大镜；乙图成倒立、放大的实像，物距$f＜u＜2f$，应用为投影仪。
A. 甲虚像，乙实像，A错误；
B. 甲$u＜f$，乙$f＜u＜2f$，B错误；
C. 甲$u＜f$时，物近像近像变小；乙$f＜u＜2f$时，物远像远像变大，C正确；
D. 甲应用放大镜，乙应用投影仪，D正确。
答案：CD

例3(2024·陕西延川)如图所示,放大镜的镜片是______(选填“凸”或“凹”)透镜,邮票与放大镜之间的距离______(选填“大于”“小于”或“等于”)透镜的1倍焦距；透过放大镜,看到邮票正立、放大的______(选填“虚”或“实”)像。

方法点拨 当物距小于焦距时,凸透镜成正立、放大的虚像,其应用是放大镜。

答案： 【解析】：
本题考查凸透镜成像规律的应用，当物距小于焦距时，凸透镜成正立、放大的虚像，放大镜就是利用这一原理制成的。
1. 首先，放大镜的镜片是凸透镜，因为凸透镜具有会聚光线的性质，能够形成放大的像。
2. 其次，根据凸透镜成像规律，当物体放在凸透镜的一倍焦距以内时，成正立、放大的虚像。所以邮票与放大镜之间的距离应小于透镜的一倍焦距。
3. 最后，由于此时成的是虚像，所以透过放大镜看到的是邮票正立、放大的虚像。
【答案】：
凸；小于；虚

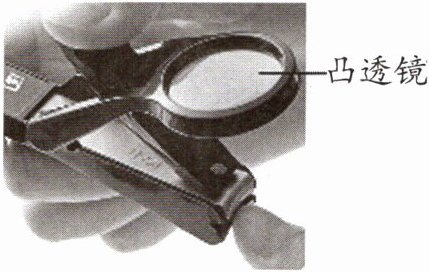

变式训练三(2024·河南息县)创新改变生活,为了方便老年人剪指甲,某五金厂技术员在指甲剪的上方加装了一个小凸透镜。如图所示,用该指甲剪剪指甲时凸透镜可以成正立、______的虚像。爷爷想看到更大的像,应适当地将放大镜______(选填“靠近”或“远离”)指甲盖。若仅将凸透镜更换成另一个焦距相同、尺寸更大的凸透镜,所看到像与原来的像对比,大小______(选填“变大”“变小”或“不变”)。

答案： 放大；远离；不变

1. 如图是学校测温棚里的红外线测温仪,它既能测温,也能摄像,其镜头相当于凸透镜,它正常工作时所成像的性质是( )


A.正立、放大的虚像
B.倒立、缩小的实像
C.倒立、放大的实像
D.正立、缩小的实像

答案： 【解析】：
这道题目考查的是凸透镜成像规律的应用。
首先，我们需要知道凸透镜成像的几种情况及其应用。
当物距大于两倍焦距时，凸透镜能成倒立，缩小的实像，应用于照相机和摄像机。
当物距等于两倍焦距时，凸透镜能成倒立，等大的实像。
当物距在一倍焦距和两倍焦距之间时，凸透镜能成倒立，放大的实像，应用于幻灯机和投影仪。
当物距小于焦距时，凸透镜能成正立，放大的虚像，应用于放大镜。
根据题目描述，红外线测温仪的镜头相当于凸透镜，且既能测温也能摄像，摄像功能相当于照相机，因此，我们可以推断出它正常工作时所成像的性质应该是倒立，缩小的实像。
【答案】：B。

2. 微雕是中国传统工艺美术中的袖珍艺术品。小明利用焦距为20 cm的放大镜在铅笔芯上进行雕刻练习,如图所示。小明用这个放大镜雕刻时( )


A.笔芯与放大镜之间的距离应等于20 cm
B.笔芯与放大镜之间的距离应小于20 cm
C.通过放大镜看到的是倒立、放大的虚像
D.通过放大镜看到的是正立、放大的实像

答案： 【解析】：本题考查凸透镜成像规律。
题目中提到小明使用焦距为 20 cm 的放大镜进行雕刻练习，需要判断笔芯与放大镜之间的距离以及通过放大镜看到的成像情况。
根据凸透镜成像规律，当物体距离凸透镜的距离小于焦距时，成正立、放大的虚像。
放大镜的焦距为 20 cm，因此为了成正立、放大的虚像，物体（笔芯）与放大镜的距离应小于 20 cm。
选项 A：笔芯与放大镜之间的距离应等于 20 cm，这是错误的，因为等于焦距时不成像。
选项 B：笔芯与放大镜之间的距离应小于 20 cm，这是正确的。
选项 C：通过放大镜看到的是倒立、放大的虚像，这是错误的，应为正立、放大的虚像。
选项 D：通过放大镜看到的是正立、放大的实像，这是错误的，应为正立、放大的虚像。
【答案】：B
