《2025年1课3练单元达标测试八年级物理上册苏科版》

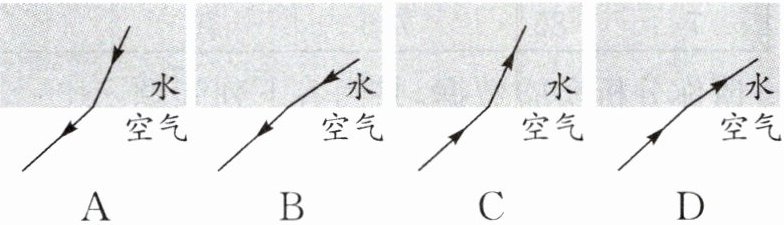

1 新情境 北极熊“身首异处” (2023·常州中考)海洋公园内,北极熊站立在方形透明水族箱内.头在水面上,身体在水面下.水族箱外的游客居然看到了北极熊“身首异处”的奇异场景,如图所示,游客看到熊身体的光路图是( ).


A
B
C D

答案： 1. A [解析]游客看到熊身体是熊身体反射的光线从水中斜射入空气中时发生折射，折射角大于入射角，人逆着折射光线看，看到的是熊身体的虚像。故A正确，B、C、D错误，故选A。

2 如图所示,水槽内装满水,槽底有一点光源S,紧贴右侧槽壁竖直固定一平面镜.S发出的一条光线经水面折射,又经平面镜反射后过P点.
(1)画出P点在平面镜中所成的像P'.
(2)将S点到P点的光路图补充完整.

答案：
2. 如图所示
　　　　　　　

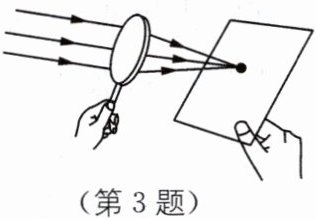

3 小明同学拿一透镜正对着太阳光,再把一张纸放在它的另一侧来回移动,发现在某一个位置时,白纸上将会出现一个最小、最亮的光斑,则以下说法中错误的是( ).

A.此透镜可能是凹透镜
B.此透镜对光具有会聚作用
C.可认为光斑与透镜中心的距离是该透镜的焦距
D.如果时间较长,将会看到光斑处的纸变焦

答案： 3. A

4 根据要求作图.

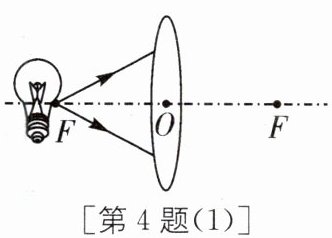

(1)如图所示,把小灯泡放在凸透镜的焦点上,请画出从小灯泡发出的两条光线经凸透镜折射后的光线.

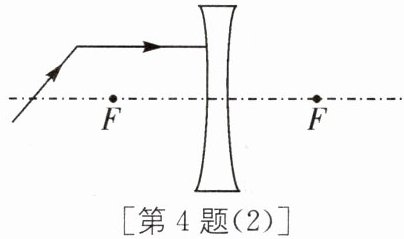

(2)如图所示,一束光经平面镜反射后,平行于凹透镜的主光轴射向透镜,请画出平面镜和经过凹透镜后的折射光线.

答案：
4.
(1)如图所示
　　　　　　　
[解析]通过焦点的光线经凸透镜折射后将平行于主光轴。
(2)如图所示
　　　　　　
[解析]由平面镜成像原理可知，反射角等于入射角，由此作出法线，根据法线垂直于平面镜可确认平面镜的位置；再根据平行于主光轴的光线经凹透镜折射后其反向延长线过焦点画出折射光线。
