《2025年1课3练单元达标测试八年级物理上册苏科版》

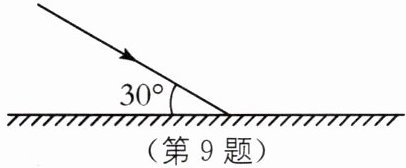

9 如图所示,入射光线与镜面成 30°角,请按照要求作答:①画反射光线;②标出反射角.

答案：
9. 如图所示
　　　　　

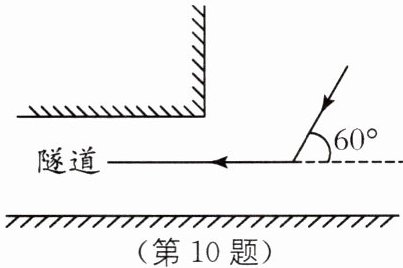

10 如图所示,使太阳光水平反射在隧道内.要求:(1)画出平面镜.(2)求出镜面与水平面夹角的度数.

答案：
10.
(1)如图所示　
(2)30°
　　　　　　
[解析]由题意可知，反射光线水平向左，根据光的反射定律，反射角等于入射角，作反射光线和入射光线夹角的角平分线，即为法线的位置，过入射点作法线的垂线即为平面镜的位置。由图知，反射光线和入射光线的夹角为180°−60°=120°，则反射角等于入射角等于60°，则镜面与水平方向夹角的度数为90°−60°=30°。

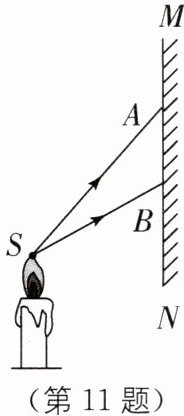

11 平面镜前有一只点燃的蜡烛,烛焰上的 S 点发出的两条光线 SA 和 SB 照射到平面镜 MN 上,如图所示,请你作出 SA 和 SB 经平面镜反射后的反射光线.

答案：

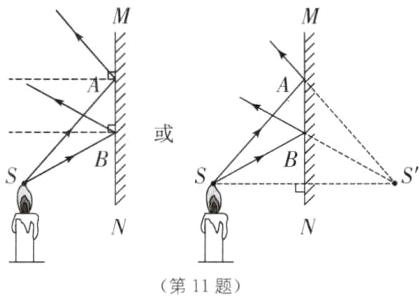

11. 如图所示
　　　

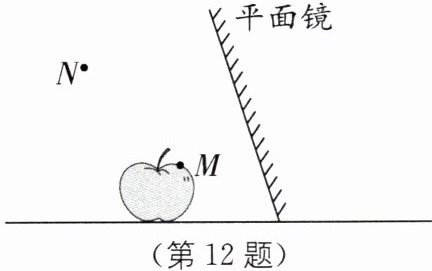

12 如图所示,M 是苹果上的一点,N 是人眼的位置,请画出 M 点在平面镜中的像 M'及 M 点发出的一条光线经平面镜反射后经过 N 点的光路图.

答案：

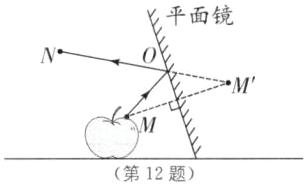

12. 如图所示
　　　　　　

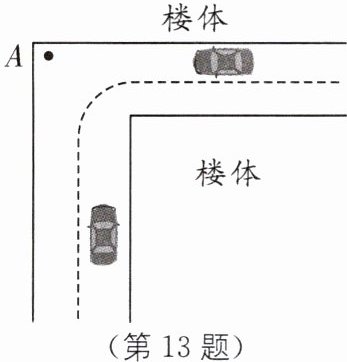

13 小明发现地下车库中的道路有个急转弯,容易发生交通事故,在没有凸面镜的情况下,小明临时用一块大平面镜替代凸面镜放置在如图所示的 A 处,使拐弯处的两辆车可以从镜子互相看见对方,消除安全隐患.请你利用所学知识帮助小明在图中的 A 处画出平面镜放置的合适位置.

答案：
13. 如图所示
　　　　　　　
[解析]使拐弯处的两辆车可以从镜子互相看见对方，则必须是两辆车发出或反射的光线射入双方司机的眼睛，据此可画出入射光线和反射光线，然后作出入射光线和反射光线的夹角的角平分线，即为法线，再过A点垂直于法线画出平面镜。
知识拓展　此题考查平面镜的应用，关键是知道人眼之所以能够看到物体，是因为物体发出或反射的光线射入了人眼。

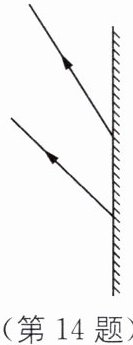

14 如图所示,已知点光源 S 发出的光经平面镜反射后的两条反射光线,通过作图作出点光源 S 的位置.

答案：
14. 如图所示
　　　　　　　　　　

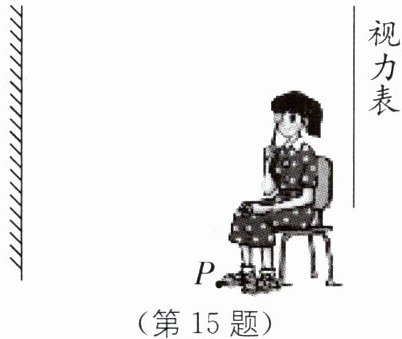

15 检查视力时,视力表放在被测者头部的后上方,被测者识别对面墙上平面镜里的像.如图所示,请在图中准确画出:被测者眼睛通过平面镜看到自己右脚尖 P 点的光路图.

答案：

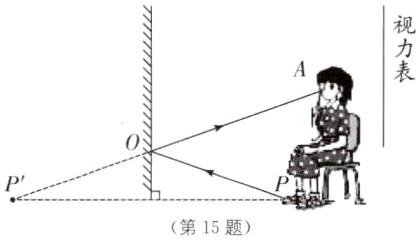

15. 如图所示
　　　
[解析]作脚尖P关于镜面的对称点P'，即为像点，连接像点与眼睛A点与镜面相交于一点O，即为入射点，连接PO、OA，则PO是入射光线，OA为反射光线。

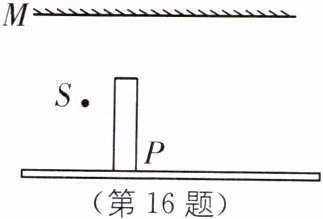

16 如图所示,在某房间的天花板上装有平面镜 M,S 为一灯泡,P 为不透明的墙.请画出灯泡发出的光经平面镜反射后,能够照亮 P 墙右侧区域的光路图.

答案：
16. 如图所示
　　　　　　　
[解析]先作出点光源S关于平面镜的对称点S'，连接S'与墙的最右上边缘，交平面镜于点O，连接SO作出入射光线，连接S'O并延长，画出反射光线，然后连接S与墙最左上边缘交平面镜于O'，为另一条入射光线，连接S'O'并延长，作出反射光线，两条反射光线之间的区域为发光点S发出的光线经平面镜反射后照亮墙右边的范围。
