《2025年1课3练单元达标测试八年级物理上册苏科版》

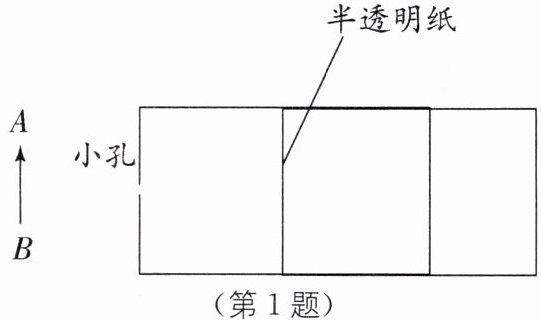

1 如图所示是一个蜡烛 AB 和一个小孔成像装置,请在图中半透明纸上画出蜡烛 AB 的像 A'B'.

答案：

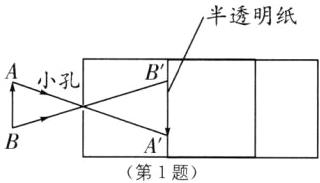

1. 如图所示
　　　　　

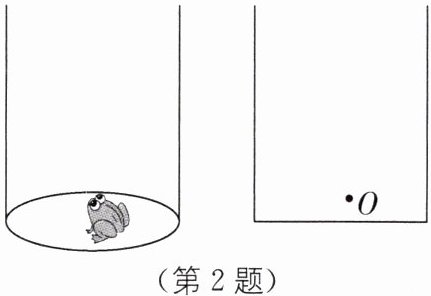

2 如图所示,枯井中的青蛙位于井底“坐井观天”,请利用光路图画出青蛙(眼睛用点 O 表示)通过井口能观察到的范围.

答案：
2. 如图所示
　　　　　　　　
[解析]根据光的直线传播，沿井的两个边缘连接O点，并由O向两个边缘延长，两条射线间的范围为青蛙能观察到的范围。

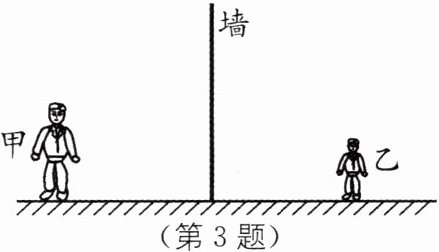

3 如图所示,甲、乙两人分别站立于一面墙的两边,若要在墙上开一个窗使两人彼此都能看到对方的全身,利用光学知识画出所需的最小窗位置的光路图,并标出最小窗位置范围 MN.

答案：
3. 如图所示
　　　　　　
[解析]根据光在同种均匀介质中沿直线传播，过乙头顶和脚底分别作两条直线到甲的眼睛，过甲头顶和脚底分别作两条直线到乙的眼睛，因为要满足两人彼此都能看到对方的全身，所以取这四条直线与墙的交点中距离最远的两个点，用线段连接起来，就是所需最小窗位置范围MN。
易错警示　要满足两人彼此都能看到对方的全身，乙头顶和脚底的光线要能进入甲的眼睛；甲头顶和脚底的光线也要能进入乙的眼睛，再根据光在同种均匀介质中沿直线传播作图。

4 请根据平面镜成像特点,画出钟表在平面镜中的像.(只要求画时针、分针即可,并保留作图痕迹)

答案：
4. 如图所示
　　　　　　
名师点评　本题是已知物体画虚像，利用平面镜成像特点作图即可。根据平面镜成像的特点：像与物大小相等、像与物的连线与镜面垂直、像与物到平面镜的距离相等、像与物关于平面镜对称，利用这些关系根据已知物体作出虚像。另外要注意画虚像用虚线。平面镜成像的作图方法有两种；一种是按平面镜成像特点来作图，另一种是用光的反射定律来作图。此类题型若题目没有特殊要求，按平面镜成像特点作图更为简单。

5 如图所示,A'是物体 AB 上的 A 点在平面镜中的像,请作出平面镜及物体 AB 在平面镜中所成的像 A'B'.

答案：
5. 如图所示
　　　　　　　　　

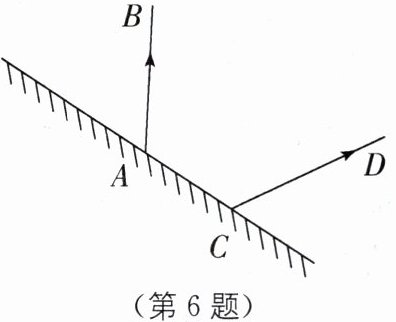

6 如图所示,AB、CD 是同一发光点 S 发出的光经平面镜反射后的两条反射光线,请你根据平面镜成像规律,确定发光点 S 的位置并完成光路图.

答案：
6. 如图所示
　　　　　　
[解析]先将两条反射光线AB、CD反向延长交于一点S'，再作出S'的对称点S，即为发光点的位置，并连接入射点画出入射光线。
知识拓展　当光从物体射向镜面时，所有反射光线严格遵循反射定律，尽管光线实际源于镜面反射，但人眼会基于光沿直线传播的认知惯性，将反射光线反向延长至其反向延长线的交点，从而在视觉中形成与实物对称的虚像。

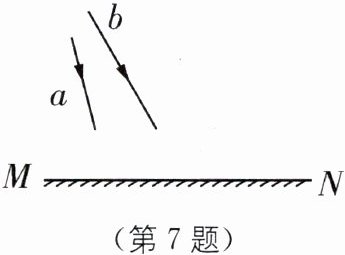

7 如图所示,a、b 是平面镜 MN 前一点光源 S 射向镜面的两条入射光线,请在图中标出点光源和像点 S'的位置,并完成光路图(保留作图痕迹).

答案：
7. 如图所示
　　　　　　　

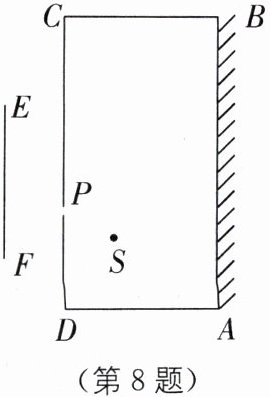

8 如图所示,ABCD 是一间不透光的房间,墙 AB 是平面镜,房间中 S 处有一个正在发光的小蜡烛,CD 墙上有一个小孔 P,在墙外不远处的另一白墙 EF 上会得到上下两个亮点,请在图中分别画出这两个亮点及其光路,上下亮点分别用 M 和 N 表示.(保留作图痕迹)

答案：
8. 如图所示
　　　　　　
[解析]根据光的直线传播原理，光源S发出的光经过小孔P后直接射在白墙上，形成一个亮点M；连接SP并延长，交EF于一点，即为亮点M。光源S发出的光线经过平面镜反射后从小孔P处射出，射到白墙上，即为另一光点N；根据平面镜成的像和物体关于镜面对称作出光源S的像，即作S关于AB的对称点S'，即为像的位置；连接PS'，与AB的交点即为入射点，连接入射点与S即为入射光线，延长S'P交EF于一点，即为另一亮点N。
