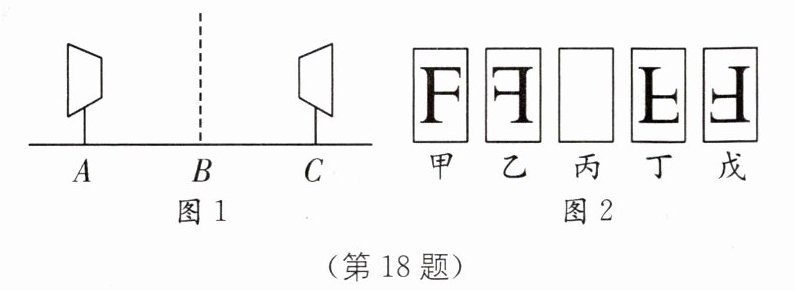

18 中考新考法 探究平面镜和凸透镜成像特点 某小组探究平面镜和凸透镜成像的特点,将光源和光屏分别竖直放置在水平光具座上的 A、C 位置,B 是 AC 的中点,如图1所示.在 AB 之间朝向 A 观察,看到的光源形状如图2中的甲所示.

(1)在 B 处竖直放置一块平面镜,镜面朝向光源,小丽在 AB 之间观察平面镜中的像,小明在 BC 之间观察光屏.此后,小亮将平面镜更换为一个凸透镜,恰能在光屏上成等大的像, 他在 BC 之间观察光屏上的像.上述实验过程中,小丽、小明和小亮观察到的分别是图2中的 _ (填"①""②""③"或"④").
①甲、丙、戊
②乙、丙、丁
③乙、乙、丁
④乙、乙、戊
(2)小亮继续实验,要在光屏上得到一个缩小的像,可保持光源位置不变,将凸透镜向 _ (填"A"或"C")移动,并调节光屏的位置直到呈现清晰的像.

答案： 18.
(1)②　
(2)C　[解析]
(1)平面镜成像原理是光的反射，成正立、等大的虚像，虚像与物体关于平面镜对称，所以虚像与物体左右相反，所以小丽在AB之间观察平面镜中的像，由于光的反射，看到的像是图2中的乙;小明在BC之间观察光屏，由于虚像不能用光屏承接，所以小明在光屏上看不到像，如图2中的丙所示;在B点放置凸透镜，此时u=v=2f，在光屏上成倒立、等大的实像，且左右相反、上下颠倒，所以小亮在BC之间观察到的像如图2中的丁所示，故②符合题意，①、③、④不符合题意。故选②。
(2)根据凸透镜成像特点可知，要在光屏上得到一个缩小的像，应满足物距u＞2f，可保持光源位置不变，需将凸透镜向C移动，并调节光屏的位置直到呈现清晰的像。名师点评：此题考查了平面镜和凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做到灵活运用。
(1)平面镜成正立、等大的虚像;当u=v=2f时，凸透镜成倒立、等大的实像;
(2)根据凸透镜成实像时，物远像近像变小分析作答。

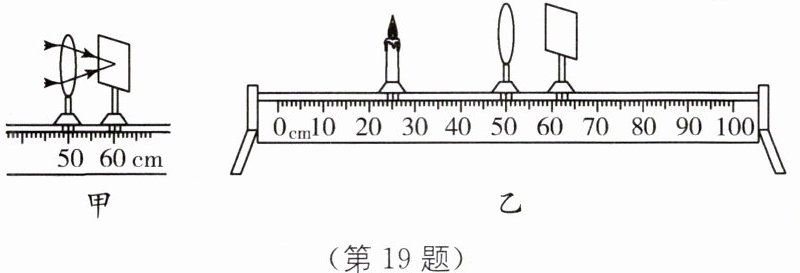

19 在探究"凸透镜成像的规律"实验中,小南同学进行了如图所示的实验.

(1)如图甲所示的操作,测得本实验所用凸透镜的焦距为 _ cm.
(2)实验时,首先调节烛焰、凸透镜和光屏的高度,使它们的中心大致在 _ .
(3)接着小南调节蜡烛、凸透镜和光屏的位置如图乙所示,发现光屏上得到一个倒立、 _ (填"放大""缩小"或"等大")的清晰实像.
(4)若用不透明物体挡住透镜中心以上部分,光屏上的像会 _ (填"保持完整"或"变得不完整").
(5)小南发现在实验中烛焰会晃动,而且随着实验的进行,像会向光屏上方偏移.他想到了用发光二极管代替蜡烛来进行实验,这样做的好处是 _ .

答案： 19.
(1)10.0　
(2)同一高度　
(3)缩小　
(4)保持完整　
(5)成像稳定，便于观察像的性质(其他答案合理即可)　[解析]
(1)平行于主光轴的光经凸透镜折射后会聚于焦点，焦点到光心的距离叫作焦距，如题图甲所示操作，测得本实验所用凸透镜的焦距为f=60.0cm−50.0cm=10.0cm。
(2)器材位置正确放置后，点燃蜡烛，为了使烛焰的像成在光屏中央，应使烛焰、凸透镜和光屏的中心大致在同一高度。
(3)由题图乙可知，此时物距大于像距，物距大于两倍焦距，则所成的是倒立、缩小的实像。
(4)遮住凸透镜的中心以上部分，凸透镜的其他部分仍能透过光线，同样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像仍然是完整的，只是像的亮度变暗。
(5)用发光二极管代替蜡烛有很多好处，例如:发光二极管的高度不变，像比较稳定;像不会晃动;安全环保;便于比较像和物的大小关系;发光二极管更亮，成像更清晰等。

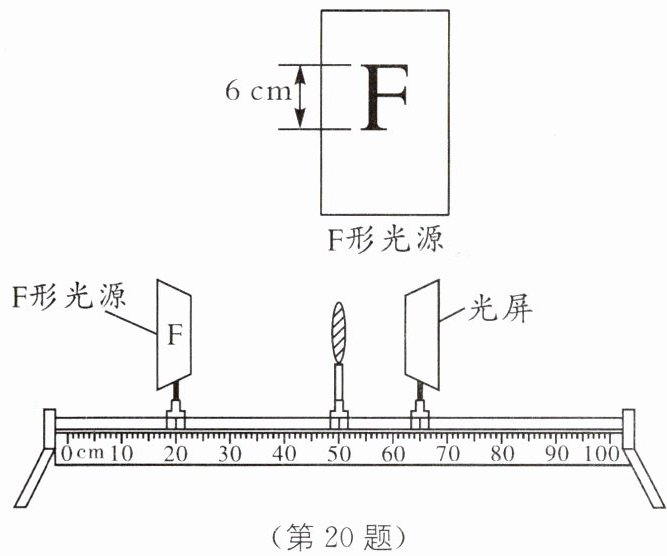

20 (2024·贵州中考节选)如图所示,用焦距为 10 cm 的凸透镜、高度为6 cm 的 F 形光源、光屏和光具座等器材探究凸透镜成像大小的变化规律,通过测量像的高度反映像的大小.

(1)若要测量光源在光屏上所成像的高度,还需要的测量工具是 _ .

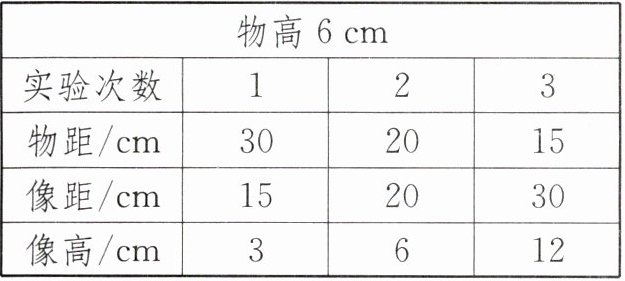

(2)将光源逐渐靠近凸透镜,移动光屏,三次成倒立实像的相关数据记录如表.分析表中数据,可得出结论:凸透镜成实像时,物距变小, 像距变 _ ,像变 _ .
|物高6cm| | | |
|实验次数|1|2|3|
|物距/cm|30|20|15|
|像距/cm|15|20|30|
|像高/cm|3|6|12|

(3)继续移动光源至物距为6 cm 时,发现无论如何移动光屏,均不能在光屏上成像,人眼应从 _ (填"光源"或"光屏")一侧透过凸透镜观察光源的像,此时能否用(1)问中的测量工具直接测出观察到的像高? _ (填"能"或"不能").

答案： 20.
(1)刻度尺　
(2)大　大　
(3)光屏　不能　[解析]
(1)测量像的高度需要用刻度尺。
(2)由表中数据可知，物距从30cm减小到15cm，像距从15cm增大到30cm，像高从3cm增大到12cm，所以物距变小，像距变大，像变大。
(3)当物距为6cm时，u＜f，成正立、放大的虚像，虚像与物体在凸透镜的同侧，所以应从光屏一侧透过凸透镜观察;虚像不能用光屏承接，无法直接测量像高。
