《2025年1课3练单元达标测试八年级物理上册苏科版》

9 阅读短文,回答问题.

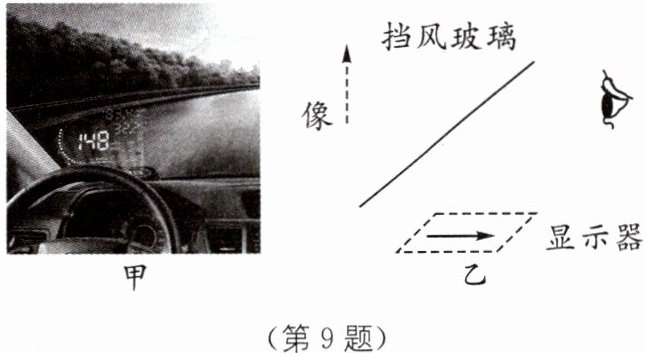

汽车抬头显示(如图甲所示)又叫汽车平视显示系统(Head-Up Display),简称 HUD. HUD 是为高速行驶的车辆研发的,是利用平面镜成像原理(如图乙所示),将显示器上的重要行车数据通过前挡风玻璃投射在正前方,驾驶员透过挡风玻璃往前方看的时候,能够轻易地将车外的景象与车辆信息通过挡风玻璃所成的像融合在一起. 驾驶员不必低头,就可以看到车辆信息,如车速、油耗、导航等,从而避免分散对前方道路的注意力.

(1)挡风玻璃所成的是 ______ (填“实”或“虚”)像.
(2)HUD 有一个技术难题,即挡风玻璃所成的像易产生重影. 重影产生的原因是挡风玻璃有一定的 ______ (填“厚度”或“透明度”).
(3)已知某车辆 HUD 显示器水平放置在中控台上,通过挡风玻璃成垂直于水平面的像,则挡风玻璃与水平面夹角为 ______ 度.
(4)某驾驶员发现挡风玻璃所成的像过高,不便于观察,这时就需要将显示器沿水平方向 ______ (填“远离”或“靠近”)挡风玻璃.
(5)为了使挡风玻璃所成的像离人眼距离达 2 m 以上,甚至更远,以便避免观察数据时眼睛的疲劳,下列做法可行的是 ______.
A. 将显示器上的字体变大
B. 将显示器安装在后挡风玻璃上
C. 让显示器上的信息通过多面平面镜多次成像

答案：
(1)虚
(2)厚度
(3)45
(4)靠近
(5)C

10 敬老爱亲的小明跟奶奶闲谈时,发现奶奶一直认为“人离平面镜越近,人在镜中的像越大”,为了纠正奶奶的错误认知,小明做了如下实验.
(1)如图所示,将白纸平铺在水平桌面上,用支架把玻璃板架在白纸上,并让玻璃板与纸面 ______.

(2)将两支相同的蜡烛 A 和 B 分别竖放在玻璃板前后,点燃蜡烛 ______ (填“A”或“B”),并移动蜡烛 B,直至与蜡烛 A 的像重合.
(3)为了纠正奶奶的错误认知,小明多次改变蜡烛 A 的位置时,需确保 ______ (填“左右”或“前后”)位置不同.
(4)小明给奶奶变了个戏法:将与蜡烛 A 的像重合的蜡烛 B 拿走,并在它的位置处竖放一个光屏. 让奶奶透过玻璃板看光屏,光屏上有“蜡烛 B”;不透过玻璃板直接看光屏,光屏上的“蜡烛 B”却消失了. 这个小戏法逗得奶奶开怀大笑,同时小明也给奶奶解释了玻璃板成 ______ (填“虚”或“实”)像的道理.

答案：
(1)垂直
(2)A
(3)前后
(4)虚 解析
(1)实验中,为使 B 与 A 的像重合,玻璃板必须与白纸垂直.
(2)实验中为了便于观察像与物的大小关系,应该点燃蜡烛 A,在点燃的一侧观察,并移动蜡烛 B,直至与蜡烛 A 的像重合.
(3)实验中为了证明像的大小与实物离平面镜的距离无关,小明应多次改变蜡烛 A 的位置,使蜡烛 A 到镜面的前后距离不同.
(4)平面镜成虚像,虚像不能用光屏承接,所以不透过玻璃板直接看光屏,人眼看不到像.
