《2025年1课3练单元达标测试八年级物理上册苏科版》

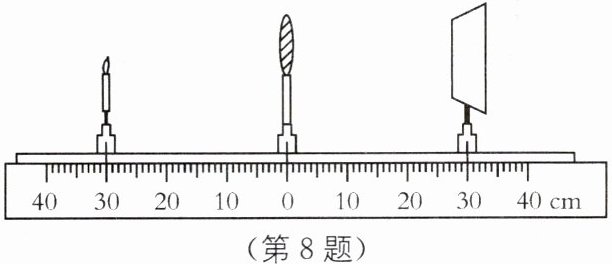

8 (2024·镇江中考)在探究凸透镜成像规律的实验中,应调节烛焰和光屏中心位于凸透镜的______上.已知凸透镜焦距为 10 cm,各元件初位置如图所示,要使光屏上成清晰的像：
(1)若移动光屏,应将光屏向______(填“左”或“右”)移动.
(2)若透镜向左移动,最终光屏上成的是倒立、______的实像.

答案： 主光轴
(1)左
(2)放大

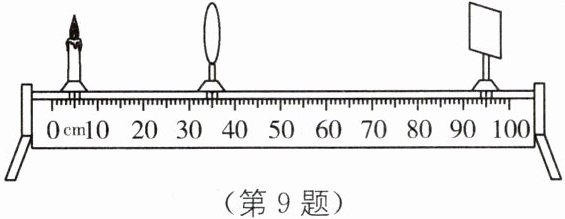

9 小明从凸透镜 A(焦距为 20 cm)和凸透镜 B(焦距为 15 cm)中选择一个进行实验探究,他将凸透镜与蜡烛、光屏按照如图所示的位置摆放在光具座上,点燃蜡烛后发现光屏上恰好得到烛焰清晰的像,这个像一定是______(填“倒立、放大”“倒立、缩小”“正立、放大”或“正立、缩小”)的,他所选择的凸透镜是______(填“A”或“B”).

答案： 倒立、放大　A

10 小明在做“探究凸透镜成像的规律”实验,得到凸透镜成像的规律后,又有了新的发现:在凸透镜前的物体沿主光轴向透镜方向移动的距离为Δu,它对应的光屏上的像远离透镜移动 的距离Δv＜Δu,则下列物体移动的范围一定满足上述情况 的( ).A 在透镜一倍焦距内移动B 在透镜一倍焦距与二倍焦距之间移动C . 从透镜二倍焦距之外,移到一倍焦距与二倍焦距之间D. 在透镜二倍焦距之外移动

答案： D

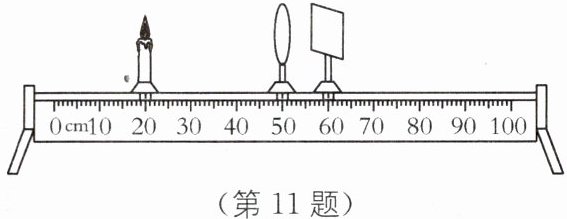

11 (2024·临沂中考)在 “探究凸透镜成像的规律”实验中,当蜡烛、凸透镜和光屏 的位置如图所示时 ,光屏上承接到烛焰清晰 的像.保持凸透镜的位置不变,则( ).

A.实验所用凸透镜的焦距可能为 10.0 cm
B.光屏上承接到的像是烛焰倒立、放大的实像
C.将蜡烛 和光屏的位置互换,光屏上仍能承接到像
D.将蜡烛移至 45.0 cm 刻度线上,光屏上仍能承接到像

答案： C [解析]本题考查“探究凸透镜成像规律”的实验.成清晰实像时,物距u=50.0cm−20.0cm=30.0cm,像距v=60.0cm−50.0cm=10.0cm,物距大于像距，成倒立、缩小的实像,此时u＞2f,2f＞v＞f,可知10.0cm＞f＞5.0cm,A、B错误;由折射光路可逆可知，将蜡烛和光屏位置互换，光屏上可承接到倒立、放大的实像，C正确;将蜡烛移至45.0cm刻度线上,物距u'=50.0cm−45.0cm=5.0cm,满足u＜f条件,成正立、放大的虚像,此时光屏不能承接到像，D错误.故选C.

12 一物体放在焦距为 10 cm 的凸透镜前,在凸透镜另一侧的光屏上成一个放大的______(填“虚”或“实”)像,则物体离透镜的距离是______,像离透镜的距离是______.(后两空填“10～20 cm”“大于 20 cm”或“小于10 cm”)

答案： 实　10~20cm　大于20cm

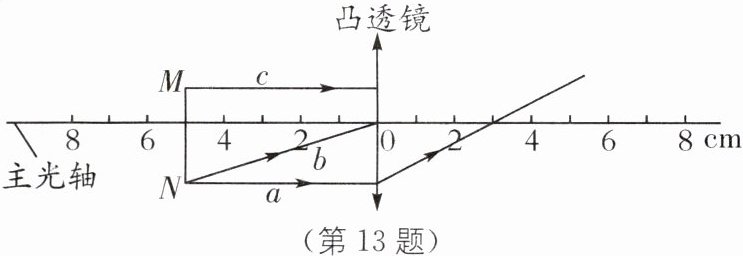

13 如图所示的发光棒 MN 放在凸透镜前,0 cm处为凸透镜光心,点 N 发出的光线 a 平行于主光轴.
(1)凸透镜的焦距为______cm.
(2)画出光线 b、c 经过凸透镜折射后的光线.
(3)发光棒 MN 高 3 cm,经凸透镜成像,像高可能是______(填“2 cm”“3 cm”或“5 cm”).

答案：

(1)3.0

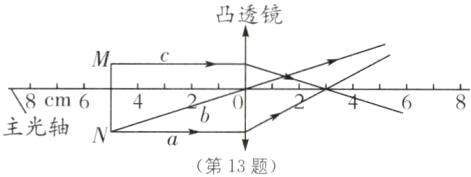

(2)如图所示
(3)5cm 解析：
(1)由题图可知，光线a平行于主光轴,经凸透镜折射后与主光轴的交点即为焦点，该点对应的是3.0cm 刻度线，光心到这一点的距离为焦距，则该凸透镜的焦距为3.0cm.
(2)过凸透镜光心的光线经凸透镜折射后传播方向不改变，据此画出光线b经光心后的光线;光线c平行于主光轴，经凸透镜折射后过凸透镜的焦点.
(3)由题图可知,物距u=5.0cm,f=3.0cm,物距在一倍焦距与二倍焦距之间，由凸透镜成像规律可知此时成倒立、放大的实像，即发光棒MN经凸透镜成的像相对于物是放大的,因此像高可能是5cm.
